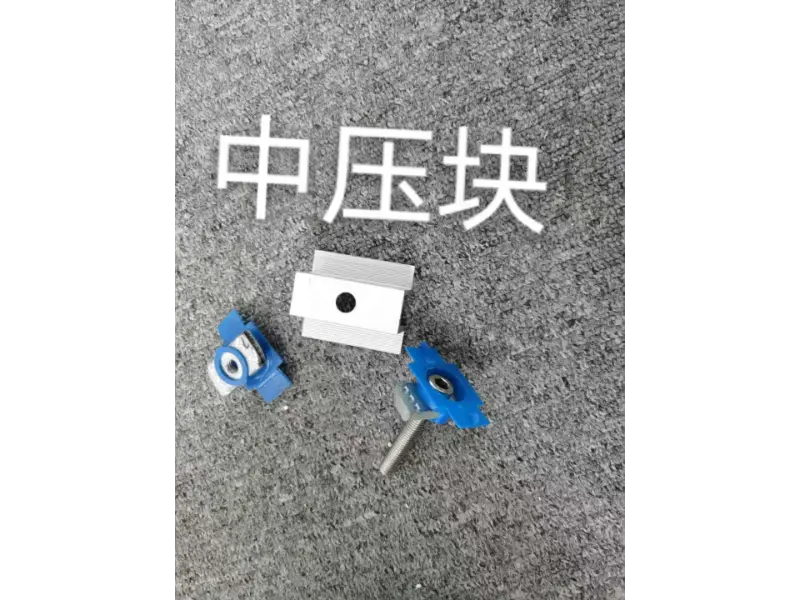

Kẹp trung gian bằng hợp kim nhôm (kẹp giữa quang điện) là một bộ phận chuyên dụng được thiết kế để cố định các mô-đun quang điện (PV). Được đặt giữa hai tấm PV liền kề, nó khóa các mô-đun vào các thanh lắp, hạn chế dịch chuyển theo chiều ngang và tăng cường khả năng chống gió và địa chấn của toàn bộ mảng. Nó đi kèm với ốc vít bằng thép không gỉ 304 và miếng đệm cao su chống trượt EPDM tùy chọn để bảo vệ khung mô-đun khỏi bị hư hại. Thiết kế kết hợp các kênh thoát nước và luồng không khí để giảm thiểu sự tích tụ bụi, nước và tuyết. Những chiếc kẹp này được sử dụng rộng rãi trong lắp đặt trên mái nhà thương mại và công nghiệp, hệ thống PV dân dụng và các nhà máy điện mặt trời gắn trên mặt đất quy mô tiện ích. Kích thước có thể được tùy chỉnh dựa trên độ dày mô-đun và yêu cầu tải dự án cụ thể.
Được lắp đặt giữa hai mô-đun quang điện liền kề, kẹp trung gian bằng hợp kim nhôm khóa chặt các mô-đun vào các ray lắp. Nó hạn chế cả sự dịch chuyển theo chiều ngang và chiều dọc, đảm bảo các mô-đun vẫn được căn chỉnh gọn gàng và chịu các lực ổn định, đồng đều; nó đóng vai trò là thành phần kết nối chính để bảo mật toàn bộ mảng.
Bằng cách cung cấp khả năng kẹp đa điểm, thiết bị hạn chế chuyển động và dao động của mô-đun khi có gió lớn hoặc địa chấn. Điều này ngăn cản các mô-đun dịch chuyển khỏi đường ray hoặc rung khi chịu tải trọng cực lớn, từ đó cải thiện độ ổn định tổng thể của mảng trong điều kiện thời tiết khắc nghiệt.
Các răng cưa chống trượt bên trong, kết hợp với miếng cao su EPDM, tăng ma sát giữa kẹp và khung mô-đun. Điều này giúp ngăn mô-đun trượt hoặc lỏng ra, đồng thời giảm lực kẹp để bảo vệ khung mô-đun không bị đè bẹp hoặc hư hỏng.
Kẹp truyền đồng đều trọng lượng của các mô-đun—cùng với tải trọng gió và tuyết—đến các ray lắp, cột đỡ và kết cấu móng. Điều này giúp phân phối ứng suất, ngăn ngừa tình trạng quá tải cục bộ có thể dẫn đến biến dạng cấu trúc hoặc hư hỏng mô-đun quang điện.
Cấu trúc của kẹp trung gian bằng hợp kim nhôm có các kênh thoát nước và luồng khí tích hợp. Những điều này tạo điều kiện thuận lợi cho việc thoát nước mưa và ngưng tụ một cách hiệu quả, giảm sự tích tụ bụi, nước và tuyết tại các điểm kẹp, đồng thời giảm thiểu rủi ro về bóng râm và tích tụ tải quá mức trên các mô-đun.
Tương thích với độ dày mô-đun năng lượng mặt trời tiêu chuẩn (ví dụ: 30mm, 35mm, 40mm) và có thể tùy chỉnh cho các kích thước không chuẩn. Được thiết kế để hoạt động với nhiều cấu trúc khung và mô-đun khác nhau từ các nhà sản xuất khác nhau, một hệ thống cung cấp duy nhất có thể đáp ứng yêu cầu của nhiều dự án khác nhau.
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Lớp hợp kim cơ bản | Hợp kim nhôm 6005-T5 / 6063-T5 (tùy chọn) |
| xử lý bề mặt | Anodizing bạc, độ dày màng ≥10μm |
| Độ dày màng anod | ≥10μm, tùy chỉnh dày đặc có sẵn cho môi trường ven biển và phun muối cao |
| Độ dày mô-đun tương thích | 30mm, 35mm, 40mm (có thể tùy chỉnh) |
| Chiều dài tiêu chuẩn | 40/50/60/80mm (cắt theo kích thước theo yêu cầu) |
| Loại cấu trúc | Cấu trúc kẹp giữa mô-đun với mặt cắt răng chống trượt ở mặt trong |
| Chốt hỗ trợ | Bu lông và đai ốc chữ T bằng thép không gỉ 304 |
| Phụ kiện tùy chọn | Miếng đệm chống trượt cao su EPDM |
| Khả năng chịu tải gió | Lên đến 60m/s (được kiểm tra lại cho mỗi dự án) |
| Tải tuyết | 1,4kN/m2 (tính theo dự án) |
| Kịch bản ứng dụng | Mái nhà thương mại & công nghiệp, PV dân dụng, trạm điện PV trung tâm gắn trên mặt đất |
| Tiêu chuẩn áp dụng | Có sẵn chứng chỉ GB/T 5237, CE, ISO 9001 |

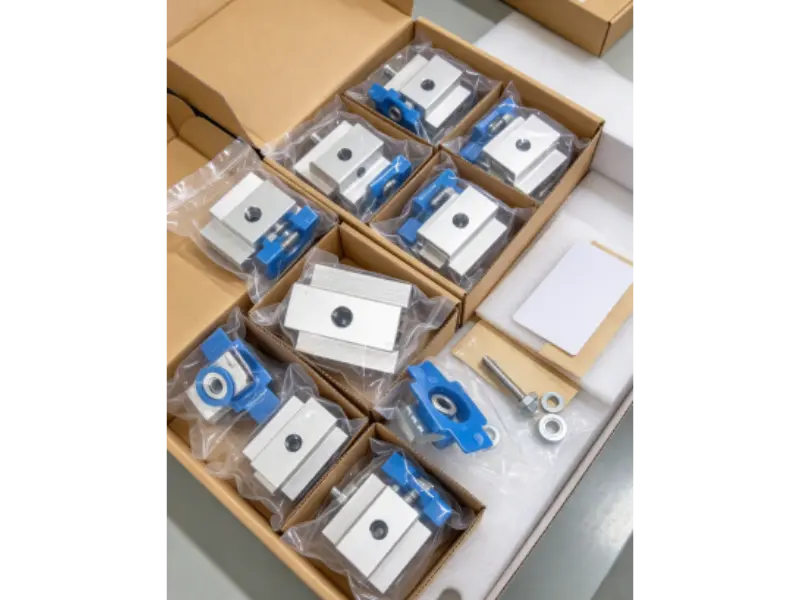

Mỗi kẹp trung gian bằng hợp kim nhôm được đóng gói riêng biệt để tránh ma sát hoặc va đập, bảo vệ bề mặt anod hóa và đảm bảo không xảy ra trầy xước hoặc hư hỏng lớp phủ trong quá trình vận chuyển.
Các mặt hàng được sắp xếp theo mẫu mã và thông số kỹ thuật, kèm theo nhãn và danh sách đóng gói rõ ràng để tạo điều kiện thuận lợi cho việc kiểm tra hàng tồn kho tại chỗ nhanh chóng và bảo quản có tổ chức.
Mỗi lô hàng đều trải qua quá trình đếm và xác minh kỹ lưỡng về mẫu mã cũng như lô hàng để đảm bảo rằng các mặt hàng thực tế—về số lượng và thông số kỹ thuật—hoàn toàn khớp với danh sách đóng gói, ngăn ngừa tình trạng thiếu hụt hoặc thiếu sót.
Hàng hóa được đóng gói trong thùng carton hoặc thùng gỗ tiêu chuẩn chắc chắn, được trang bị vật liệu đệm bên trong và gia cố bảo vệ các góc để tránh biến dạng do va đập trong quá trình vận chuyển.
Chất hút ẩm được bao gồm trong bao bì để đảm bảo môi trường khô ráo trong suốt quá trình vận chuyển trên biển hoặc trên đất liền, ngăn ngừa hư hỏng do độ ẩm đối với lớp phủ anod hóa và đảm bảo các bộ phận sẵn sàng để lắp đặt ngay khi đến nơi.
Các tùy chọn giao hàng linh hoạt bao gồm các lô hàng theo từng giai đoạn. Đối với các đơn hàng quốc tế, chúng tôi cung cấp danh sách đóng gói đầy đủ và chứng từ hải quan để đảm bảo thông quan xuất khẩu suôn sẻ; đối với các đơn đặt hàng trong nước, chúng tôi cung cấp dịch vụ giao hàng tận nơi bằng xe tải, phù hợp với tiến độ xây dựng.
Chúng tôi cung cấp kế hoạch lắp đặt và tài liệu kỹ thuật, phác thảo các điểm lắp đặt chính, các yêu cầu thắt chặt và các biện pháp phòng ngừa cần thiết, được hỗ trợ bởi bản tóm tắt kỹ thuật trước khi xây dựng.
Dựa trên bản thiết kế, xác định bố cục của các mô-đun năng lượng mặt trời và đường ray lắp đặt, đồng thời đánh dấu các điểm lắp đặt cho các kẹp giữa để đảm bảo khoảng cách và căn chỉnh nhất quán.
Các mô-đun năng lượng mặt trời được định vị trên các thanh ray lắp đặt; khoảng cách và độ cân bằng giữa các mô-đun liền kề được điều chỉnh để đảm bảo rằng các khung mô-đun vừa khít với các khe của kẹp giữa.
Lắp các kẹp trung gian bằng hợp kim nhôm và siết chặt các bu lông chữ T theo mômen xoắn quy định. Đảm bảo lực siết được kiểm soát tốt—tránh lực quá mạnh có thể làm hỏng khung mô-đun và đảm bảo chúng không quá lỏng, có thể dẫn đến mất ổn định.
Xác minh rằng các miếng đệm cao su EPDM và các răng cưa chống trượt được đặt đúng vị trí. Kiểm tra từng điểm kẹp để đảm bảo các mô-đun được cố định chắc chắn và không bị trượt hoặc lỏng.
Kiểm tra toàn bộ mảng để đảm bảo tất cả các thành phần được siết chặt và cân bằng đúng cách. Xác minh khoảng cách giữa các mô-đun và sự liên kết tổng thể của chúng. Sau khi các yêu cầu về khả năng chịu tải đã được xác nhận và quá trình lắp đặt đã vượt qua khâu kiểm tra, dự án có thể được bàn giao.
Trả lời: Đối với các dự án tiêu chuẩn, khe hở giãn nở 5–8 mm là đủ để điều chỉnh sự giãn nở và co lại do nhiệt. Chúng tôi cũng có thể đề xuất các thông số kỹ thuật phù hợp dựa trên bản vẽ dự án của bạn khi bạn đặt hàng.
A: Siết chặt các bu lông chữ T theo thông số mô-men xoắn tiêu chuẩn. Với miếng đệm cao su EPDM hoạt động như một bộ đệm, việc siết chặt đúng cách sẽ không làm hỏng khung mô-đun. Tuy nhiên, mô-men xoắn quá lớn có thể làm nát khung nhôm, vì vậy nên tránh vặn quá chặt.
Trả lời: Chúng tôi cung cấp ốc vít bằng thép không gỉ 304 theo tiêu chuẩn, có khả năng chống kẹt tốt. Đối với các dự án ngoài trời dài hạn, cũng có thể chọn bu lông có lớp phủ chống kẹt để tạo điều kiện tháo lắp dễ dàng hơn trong quá trình bảo trì hoặc thay thế mô-đun trong tương lai.
Đáp: Chúng có thể được tái sử dụng nếu các răng cưa không bị mòn đáng kể và hình dạng vẫn không bị biến dạng. Nếu răng cưa bị mòn nhiều, hiệu quả chống trượt sẽ bị ảnh hưởng; do đó, chúng tôi không khuyến nghị sử dụng chúng cho các dự án quang điện mới.
A: Không nên trộn các thông số kỹ thuật khác nhau. Việc sử dụng kẹp trung gian có độ dày khác nhau có thể dẫn đến tải không đồng đều lên các mô-đun, có khả năng gây ra sự tập trung ứng suất cục bộ và làm tăng nguy cơ nứt vi mô; do đó, tốt nhất là tiêu chuẩn hóa các thông số kỹ thuật.
Trả lời: Do mô-đun kính kép khổ lớn có trọng lượng bản thân lớn hơn, nên ưu tiên sử dụng kẹp trung gian bằng hợp kim nhôm dày hơn. Ngoài ra, hãy xác minh chiều cao của khung mô-đun, xác nhận chiều dài tiếp điểm kẹp hiệu quả và—nếu cần—tăng số lượng điểm kẹp.
