A đường sắt dẫn hướngkhông chỉ là một đường ray kim loại đơn giản. Nó là một thành phần chính xác chịu trách nhiệm duy trì chuyển động được kiểm soát, căn chỉnh, ổn định và an toàn trong các hệ thống yêu cầu chuyển động trơn tru và lặp lại. Từ lắp đặt thang máy đến thiết bị công nghiệp, ray dẫn hướng phù hợp phải kết hợp độ chính xác về kích thước, độ bền kết cấu, chất lượng bề mặt, lắp đặt đáng tin cậy và độ bền lâu dài. Hướng dẫn này giải thích cách hoạt động của ray dẫn hướng, yếu tố quyết định hiệu suất của chúng, cách chọn thông số kỹ thuật phù hợp và những điều người mua nên kiểm tra trước khi đặt hàng.
1. Hướng dẫn cơ bản về đường sắt

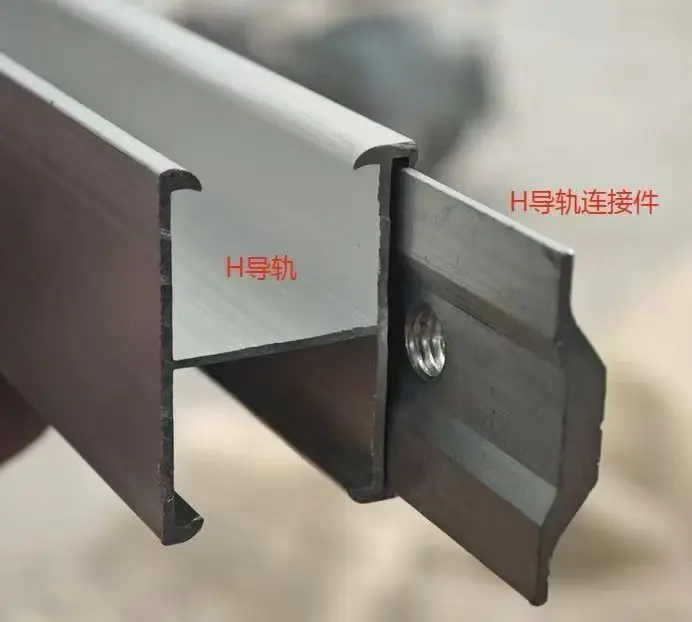

Đường ray dẫn hướng là một thành phần tuyến tính cứng được thiết kế để điều khiển đường đi của bộ phận chuyển động. Thay vì cho phép một bộ phận di chuyển tự do theo nhiều hướng, đường ray thiết lập một đường di chuyển xác định và giúp duy trì sự liên kết nhất quán trong suốt quá trình vận hành.
Trong hệ thống thang máy, ray dẫn hướng được lắp thẳng đứng bên trong trục để dẫn hướng cho cabin thang máy và đối trọng. Các tiêu chuẩn thang máy hiện đại đặt ra các yêu cầu cụ thể về vật liệu ray dẫn hướng, kích thước, hình học, độ hoàn thiện bề mặt, kết nối, độ võng và hiệu suất kết cấu. Ví dụ: ISO 8100-33:2022 quy định các cấp và chất lượng, dung sai kích thước và hình học, độ hoàn thiện bề mặt và các yêu cầu ký hiệu đối với ray dẫn hướng loại T được tiêu chuẩn hóa dùng cho xe nâng và đối trọng.
Đối với máy móc công nghiệp, thuật ngữ này có thể mô tả phạm vi rộng hơn của các bộ phận dẫn hướng tuyến tính. Mặt cắt ngang, vật liệu, độ cứng, phương pháp lắp đặt và xử lý bề mặt chính xác phụ thuộc vào máy và môi trường vận hành.
2. Đường ray dẫn hướng hoạt động như thế nào
Hiệu suất của đường ray dẫn hướng đến từ sự tương tác giữa đường ray, bộ phận chuyển động, giá đỡ, guốc dẫn hướng hoặc con lăn, khớp nối và cấu trúc xung quanh. Mọi yếu tố phải làm việc cùng nhau. Đường ray chất lượng cao không thể bù đắp cho việc lắp đặt kém, căn chỉnh không chính xác hoặc phần cứng hỗ trợ không phù hợp.
Duy trì đường đi có kiểm soát
Đường ray cung cấp một bề mặt tham chiếu cố định. Giày dẫn hướng, con lăn, bánh xe hoặc các bộ phận dẫn hướng khác đi theo bề mặt đó, giảm chuyển động không mong muốn và giữ cho thiết bị thẳng hàng.
Xử lý lực bên
Tải trọng chuyển động có thể tạo ra lực bên trong quá trình tăng tốc, giảm tốc, tải, dỡ tải, rung hoặc dừng khẩn cấp. Hệ thống ray dẫn hướng đủ cứng sẽ giúp chống lại các lực này đồng thời hạn chế độ lệch quá mức.
Hỗ trợ vận hành trơn tru
Độ thẳng của đường ray và tình trạng bề mặt ảnh hưởng trực tiếp đến hoạt động của bộ phận chuyển động. Hình dạng kém, bề mặt bị hư hỏng, ô nhiễm hoặc các phần đường ray được nối không đúng cách có thể làm tăng các yêu cầu về tiếng ồn, độ rung, mài mòn và bảo trì.
Đối với các ứng dụng thang máy, EN 81-20 đặc biệt yêu cầu các ray dẫn hướng, các khớp nối và phụ kiện của chúng phải chịu được tải trọng và lực liên quan đến vận hành an toàn, đồng thời độ võng phải được kiểm soát đầy đủ để tránh cản trở cửa, thiết bị an toàn hoặc các bộ phận chuyển động.
3. Các ứng dụng đường ray dẫn hướng chính
Đường ray dẫn hướng được sử dụng ở bất cứ nơi nào cần có chuyển động tuyến tính hoặc dọc được kiểm soát. Mặc dù đường ray dẫn hướng thang máy là một trong những ví dụ dễ nhận biết nhất nhưng nguyên tắc kỹ thuật cơ bản vẫn áp dụng được cho nhiều ngành công nghiệp.
| Ứng dụng | Chức năng chính | Những cân nhắc quan trọng |
|---|---|---|
| Thang máy chở khách | Dẫn hướng xe và đối trọng | Độ thẳng hàng, độ thoải mái khi đi xe, độ bền, độ võng, chất lượng bề mặt |
| Thang máy chở hàng | Kiểm soát chuyển động dưới tải nặng hơn | Khả năng chịu tải, độ cứng kết cấu, độ bền |
| Thiết bị công nghiệp | Cung cấp hướng dẫn tuyến tính lặp lại | Hướng tải, tốc độ, độ mòn, độ chính xác lắp đặt |
| Hệ thống xử lý vật liệu | Hướng dẫn di chuyển các nền tảng và các thành phần | Hoạt động liên tục, ô nhiễm, truy cập bảo trì |
| Máy móc tự động hóa | Duy trì vị trí thành phần chính xác | Dung sai kích thước, độ hoàn thiện bề mặt, độ lặp lại |
| Hệ thống nâng chuyên dụng | Kiểm soát chuyển động thẳng đứng hoặc nghiêng | Điều kiện tải trọng, yêu cầu an toàn, tiếp xúc với môi trường |
Trong lắp đặt thang máy, ray dẫn hướng không chỉ đơn thuần là bộ phận định vị. Họ cũng có thể tương tác với các hệ thống an toàn trong điều kiện hoạt động bất thường. Ví dụ, các quy định về thang máy của California yêu cầu cabin thang máy và đối trọng phải được cung cấp đường ray dẫn hướng và chỉ định các yêu cầu liên quan đến vật liệu đường ray, các đoạn, giá đỡ, dây buộc và hiệu suất kết cấu.
4. Vật liệu và sản xuất
Thép được sử dụng rộng rãi cho các ứng dụng ray dẫn hướng đòi hỏi khắt khe vì nó mang lại sự kết hợp hữu ích giữa độ bền, độ cứng, khả năng gia công, khả năng chống mài mòn và độ ổn định kích thước. Tuy nhiên, chỉ xác định “thép” là chưa đủ. Loại vật liệu và quy trình sản xuất phải phù hợp với ứng dụng thực tế.
Ray dẫn hướng kéo nguội
Bản vẽ nguội có thể cung cấp các kích thước được kiểm soát và một biên dạng nhất quán. Điều này làm cho nó phù hợp cho các ứng dụng đòi hỏi độ chính xác về kích thước và đặc tính bề mặt.
Đường ray dẫn hướng gia công
Gia công có thể được sử dụng khi cần kiểm soát hình học chặt chẽ hơn hoặc yêu cầu một điều kiện bề mặt cụ thể. ISO 8100-33 xác định các tuyến sản xuất được gia công và kéo nguội cho ray dẫn hướng thang máy loại T được tiêu chuẩn hóa.
Xử lý bề mặt
Tùy thuộc vào môi trường, việc bảo vệ chống ăn mòn có thể cần thiết. Tất cả các điều kiện bảo quản, vận chuyển, lắp đặt và vận hành lâu dài đều phải được xem xét khi xác định xem liệu lớp bảo vệ bề mặt bổ sung có phù hợp hay không.
5. Các yếu tố hiệu suất chính
Một số đặc tính kỹ thuật xác định liệu ray dẫn hướng có hoạt động đáng tin cậy trong suốt thời gian sử dụng hay không.
Một trong những yếu tố bị bỏ qua nhiều nhất là tác động tổng hợp của độ võng của đường ray, độ lệch của giá đỡ, độ hở của guốc dẫn hướng và độ thẳng của đường ray. Các yêu cầu về an toàn thang máy thừa nhận rõ ràng rằng các yếu tố này cần được xem xét cùng nhau thay vì độc lập.
6. Hướng dẫn lựa chọn đường ray
Việc chọn ray dẫn hướng chính xác bắt đầu từ ứng dụng thay vì danh mục sản phẩm. Đường ray hoạt động tốt trong một hệ thống có thể không phù hợp với hệ thống khác vì tải trọng, tốc độ, khoảng cách đường ray, điều kiện hỗ trợ, môi trường vận hành và các yêu cầu an toàn có thể rất khác nhau.
Bước 1: Xác định tải
Xác định tổng khối lượng chuyển động và xác định tải trọng tĩnh, động, va đập, phanh và tải ngang. Đối với các ứng dụng thang máy, trọng lượng ô tô, tải trọng định mức, cấu hình đối trọng, tốc độ, thiết bị an toàn và khoảng cách giá đỡ đều có thể ảnh hưởng đến các yêu cầu về đường ray.
Bước 2: Xác nhận hồ sơ đường sắt
Hình dạng mặt cắt ngang phải phù hợp với thiết bị và thông số kỹ thuật liên quan. Đường ray dẫn hướng loại T được tiêu chuẩn hóa rộng rãi cho các ứng dụng thang máy, trong khi máy móc công nghiệp có thể yêu cầu cấu hình tùy chỉnh.
Bước 3: Kiểm tra yêu cầu về kích thước
Xác nhận chiều cao, chiều rộng, độ dày, chiều dài của đường ray, cách bố trí lỗ lắp nếu có, cấu hình mối nối và dung sai cho phép.
Bước 4: Xem xét môi trường
- Lắp đặt trong nhà hoặc ngoài trời
- Độ ẩm và tiếp xúc với nước
- Bụi, hóa chất hoặc chất gây ô nhiễm công nghiệp
- Sự thay đổi nhiệt độ
- Thời gian lưu trữ trước khi cài đặt
- Tần suất bảo trì cần thiết
Bước 5: Xác nhận tính tương thích
Đường ray dẫn hướng phải được đánh giá là một phần của hệ thống hoàn chỉnh. Kiểm tra tính tương thích với giá đỡ, kẹp, tấm chắn cá, guốc dẫn hướng, con lăn, thiết bị an toàn và cấu trúc đỡ trước khi hoàn tất đơn đặt hàng.
| Câu hỏi của người mua | Tại sao nó quan trọng |
|---|---|
| Đường sắt sẽ mang tải trọng gì? | Xác định khả năng kết cấu và độ cứng cần thiết. |
| Tốc độ hoạt động là bao nhiêu? | Tốc độ cao hơn có thể khiến cho việc căn chỉnh, độ rung và chất lượng bề mặt trở nên quan trọng hơn. |
| Hồ sơ đường sắt nào được yêu cầu? | Đảm bảo khả năng tương thích cơ học với hệ thống dẫn hướng. |
| Dung sai nào được chấp nhận? | Kiểm soát độ chính xác của cài đặt và tính nhất quán trong hoạt động. |
| Đường sắt sẽ được lắp đặt ở đâu? | Giúp xác định các yêu cầu về vật liệu và bảo vệ chống ăn mòn. |
| Áp dụng tiêu chuẩn nào? | Ngăn chặn việc mua một sản phẩm không tương thích về mặt kỹ thuật. |
7. Cài đặt và bảo trì
Ngay cả ray dẫn hướng chất lượng cao cũng có thể hoạt động kém nếu bỏ qua độ chính xác của việc lắp đặt. Việc căn chỉnh đường ray phải được kiểm tra trong suốt quá trình lắp đặt thay vì chỉ sau khi tất cả các phần đã được lắp ráp.
Ưu tiên cài đặt
- Kiểm tra đường ray trước khi lắp đặt xem có hư hỏng, ăn mòn, biến dạng hoặc nhiễm bẩn rõ ràng không.
- Xác minh các điểm tham chiếu lắp đặt và vị trí giá đỡ.
- Duy trì sự liên kết và khoảng cách được chỉ định trong toàn hệ thống.
- Đảm bảo các khớp được lắp đúng cách và cố định.
- Kiểm tra các ốc vít và các bộ phận hỗ trợ theo thông số kỹ thuật hiện hành.
- Thực hiện kiểm tra chuyển động và căn chỉnh cuối cùng trước khi vận hành.
Các yêu cầu về thang máy cũng thừa nhận tầm quan trọng của tính linh hoạt của việc gắn kết và chuyển động của tòa nhà. EN 81-20 yêu cầu bố trí cố định đường ray dẫn hướng để thích ứng với các tác động như độ lún thông thường của tòa nhà hoặc sự co ngót của bê tông đồng thời ngăn chặn sự xoay của phụ kiện có thể làm bung đường ray.
Bảo trì định kỳ
Việc bảo trì nên tập trung vào các dấu hiệu hao mòn, rung động bất thường, ăn mòn, ốc vít lỏng lẻo, bề mặt bị hư hỏng, tiếng ồn bất thường và những thay đổi trong hoạt động vận hành. Nếu ứng dụng liên quan đến thiết bị quan trọng về an toàn, việc kiểm tra phải tuân theo hướng dẫn của nhà sản xuất thiết bị và các yêu cầu hiện hành của địa phương.
8. Danh sách kiểm tra kiểm tra chất lượng
Người mua tìm nguồn cung ứng đường ray dẫn hướng với số lượng lớn nên thiết lập quy trình kiểm tra rõ ràng trước khi bắt đầu sản xuất. Điều này làm giảm nguy cơ nhận được các thành phần phù hợp về mặt kỹ thuật với thông số kỹ thuật danh nghĩa nhưng lại gây ra sự cố trong quá trình lắp đặt.
- Xác minh vật liệu:Xác nhận loại thép được chỉ định và tài liệu vật liệu liên quan.
- Kiểm tra kích thước:Kiểm tra kích thước hồ sơ quan trọng đối với bản vẽ hoặc thông số kỹ thuật đã được phê duyệt.
- Kiểm tra độ thẳng:Xác minh rằng hình dạng đường ray vẫn nằm trong dung sai yêu cầu.
- Kiểm tra bề mặt:Tìm kiếm các vết trầy xước, vết lõm, vết nứt, ăn mòn hoặc các khuyết tật khác có thể ảnh hưởng đến hiệu suất.
- Kiểm tra chung:Kiểm tra bề mặt khớp và các bộ phận kết nối.
- Xác minh độ dài:Xác nhận chiều dài đường ray riêng lẻ và dung sai cho phép.
- Kiểm tra bao bì:Đảm bảo đường ray được bảo vệ khỏi biến dạng và hư hại do môi trường trong quá trình vận chuyển.
9. Những thách thức chung của người mua
Thử thách 1: Thông số kỹ thuật không rõ ràng
Người mua đôi khi yêu cầu “đường ray dẫn hướng tiêu chuẩn” mà không xác định ứng dụng, hình dáng, vật liệu, chiều dài, dung sai hoặc tiêu chuẩn áp dụng. Điều này có thể dẫn đến việc phải làm rõ kỹ thuật nhiều lần và khiến quá trình sản xuất bị trì hoãn.
Thử thách 2: Kích thước không nhất quán
Trong các dự án lớn, ngay cả những khác biệt nhỏ giữa các lô cũng có thể khiến việc lắp đặt trở nên phức tạp. Do đó, việc kiểm soát sản xuất nhất quán là rất quan trọng khi có nhiều lô sản xuất.
Thử thách 3: Thiệt hại về giao thông
Các đoạn thép dài có thể bị uốn cong, va đập, ẩm và mài mòn trong quá trình vận chuyển. Phương pháp đóng gói và chất hàng phù hợp là một phần của chất lượng sản phẩm chứ không phải là vấn đề cần cân nhắc.
Thử thách 4: Giao tiếp kém giữa nhà cung cấp và người lắp đặt
Các chi tiết kỹ thuật phải được xác nhận trước khi sản xuất, đặc biệt khi đường ray là một phần của hệ thống máy móc hoặc thang máy tích hợp. Bản vẽ, dung sai, yêu cầu vật liệu, tiêu chí kiểm tra và yêu cầu đóng gói phải được thỏa thuận trước.
Thử thách 5: Chỉ lựa chọn giá
Đơn giá thấp nhất có thể không đại diện cho tổng chi phí dự án thấp nhất. Việc làm lại, lắp đặt chậm trễ, phụ tùng thay thế, vấn đề vận chuyển và chất lượng không nhất quán có thể nhanh chóng lấn át sự chênh lệch giá ban đầu.
10. Tại sao nên làm việc với Công ty TNHH Guojian Steel (Thiên Tân)?
Đối với người mua tìm nguồn cung ứng ray dẫn hướng bằng thép, khả năng hiểu các yêu cầu kỹ thuật của nhà cung cấp cũng quan trọng như năng lực sản xuất. Công ty TNHH Guojian Steel (Thiên Tân) có thể đóng vai trò là đối tác sản xuất kỹ thuật cho những người mua cần các bộ phận làm bằng thép với kích thước xác định, yêu cầu sản xuất nhất quán và hỗ trợ theo định hướng ứng dụng.
Một quy trình tìm nguồn cung ứng chuyên nghiệp nên bắt đầu bằng ứng dụng thực tế. Thay vì coi mọi đơn đặt hàng là một sản phẩm thép chung chung, nhà cung cấp và người mua có thể làm rõ hồ sơ yêu cầu, kích thước, yêu cầu vật liệu, tình trạng bề mặt, chiều dài, dung sai, đóng gói và kỳ vọng kiểm tra trước khi sản xuất.
Đối với người mua quốc tế, mục tiêu không chỉ đơn giản là mua một đoạn thép dài. Đó là có được giải pháp đường ray dẫn hướng phù hợp với ứng dụng, phương pháp lắp đặt, yêu cầu chất lượng và tiến độ dự án.
11. Câu hỏi thường gặp
Ray dẫn hướng dùng để làm gì?
Đường ray dẫn hướng điều khiển chuyển động của bộ phận chuyển động dọc theo một đường dẫn xác định. Trong thang máy, nó dẫn hướng cho ô tô và đối trọng đồng thời giúp duy trì sự thẳng hàng và ổn định.
Vật liệu nào thường được sử dụng làm ray dẫn hướng thang máy?
Thép thường được sử dụng vì nó cung cấp sức mạnh và độ cứng cần thiết cho các ứng dụng đòi hỏi khắt khe. Yêu cầu vật liệu cụ thể phụ thuộc vào tiêu chuẩn áp dụng và thiết kế hệ thống.
Điều gì làm cho đường ray dẫn hướng có chất lượng cao?
Các đặc điểm quan trọng bao gồm các đặc tính vật liệu phù hợp, độ chính xác về kích thước, độ thẳng, độ hoàn thiện bề mặt phù hợp, hình học nhất quán, các mối nối đáng tin cậy và kiểm tra thích hợp.
Tại sao độ thẳng của ray dẫn hướng lại quan trọng?
Độ lệch quá mức có thể ảnh hưởng đến sự tương tác giữa đường ray và các bộ phận dẫn hướng, có khả năng làm tăng độ rung, tiếng ồn, hao mòn và khó lắp đặt.
Người mua nên chọn ray dẫn hướng như thế nào?
Bắt đầu với ứng dụng, tải trọng, tốc độ, biên dạng đường ray, kích thước, dung sai, bố trí lắp đặt, môi trường vận hành và các tiêu chuẩn áp dụng. Hệ thống hướng dẫn hoàn chỉnh nên được xem xét thay vì chỉ có đường ray.
Đường ray dẫn hướng có được tiêu chuẩn hóa không?
Một số ứng dụng sử dụng các hồ sơ và yêu cầu được tiêu chuẩn hóa. Đối với hệ thống thang máy, ISO 8100-33:2022 quy định các yêu cầu đối với ray dẫn hướng loại T được tiêu chuẩn hóa dùng cho ô tô nâng và đối trọng. Các ứng dụng công nghiệp khác có thể yêu cầu thiết kế dành riêng cho ứng dụng.
Đường ray dẫn hướng có thể được tùy chỉnh?
Tùy thuộc vào quy trình sản xuất và ứng dụng, các yêu cầu như kích thước, chiều dài, cấp vật liệu, tình trạng bề mặt, cách sắp xếp lỗ, bao bì và các chi tiết sản xuất khác có thể được tùy chỉnh hoặc thống nhất theo thông số kỹ thuật của dự án.
Tại sao phải kiểm tra ray dẫn hướng trước khi vận chuyển?
12. Kết luận
Đường ray dẫn hướng đáng tin cậy không chỉ là kết quả của một loại thép phù hợp. Hiệu suất thực sự của nó phụ thuộc vào mối quan hệ giữa chất lượng vật liệu, hình học, độ thẳng, tình trạng bề mặt, độ bền kết cấu, mối nối, độ chính xác lắp đặt và môi trường vận hành.
Đối với thang máy và các hệ thống chuyển động chính xác khác, những yếu tố này trở nên đặc biệt quan trọng vì ray dẫn hướng ảnh hưởng trực tiếp đến độ thẳng hàng, chất lượng vận hành, độ ổn định của thiết bị, yêu cầu bảo trì và vận hành an toàn. Các tiêu chuẩn quốc tế như ISO 8100-33 đưa ra các yêu cầu xác định đối với ray dẫn hướng thang máy được tiêu chuẩn hóa, trong khi các quy định của địa phương có thể thiết lập các yêu cầu bổ sung cho việc lắp đặt cụ thể.
Đối với người mua, cách tiếp cận hiệu quả nhất là xác định rõ ràng ứng dụng, xác nhận các thông số kỹ thuật trước khi sản xuất, đánh giá hệ thống hướng dẫn hoàn chỉnh và làm việc với nhà sản xuất có khả năng duy trì chất lượng ổn định từ nguyên liệu thô cho đến khâu kiểm tra cuối cùng.
