Đường ray dẫn hướng là bộ phận chịu tải cốt lõi của hệ thống lắp đặt quang điện (PV), chủ yếu được sử dụng để cố định và bố trí các mô-đun quang điện mặt trời; chúng thường được sử dụng cùng với các ốc vít như kẹp và bu lông. Dòng sản phẩm đường ray toàn diện của chúng tôi có hai loại vật liệu chính—thép (mạ kẽm nhúng nóng và hợp kim Kẽm-Nhôm-Magiê) và hợp kim nhôm—và bao gồm nhiều mặt cắt ngang khác nhau, bao gồm ray chữ H, ray không gân và ray có hình dạng tùy chỉnh. Những đường ray này chịu tải của các mô-đun PV và truyền lực tới các trụ lắp hoặc đế mái. Chúng thích hợp cho việc lắp đặt PV phân tán trên mái ngói thép màu và mái bê tông phẳng, cũng như cho các nhà để xe PV và một số nhà máy điện PV gắn trên mặt đất.

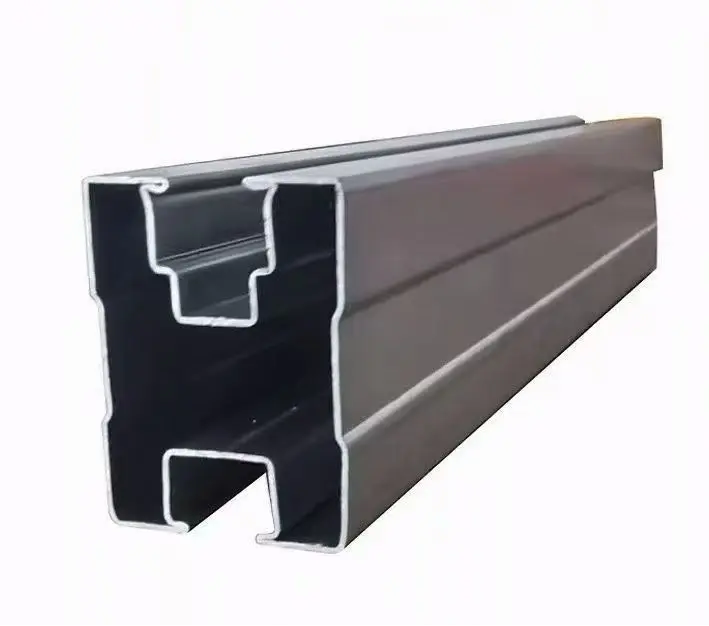

Đường ray dẫn hướng có sẵn bằng nhiều vật liệu khác nhau—chẳng hạn như hợp kim nhôm, hợp kim Zn-Al-Mg và thép mạ kẽm nhúng nóng—để phù hợp với các điều kiện dự án đa dạng, bao gồm các vị trí trong đất liền và ven biển, môi trường có độ mặn cao, các địa điểm có giới hạn tải trọng trên mái nhà và các nhà máy điện nhịp lớn.

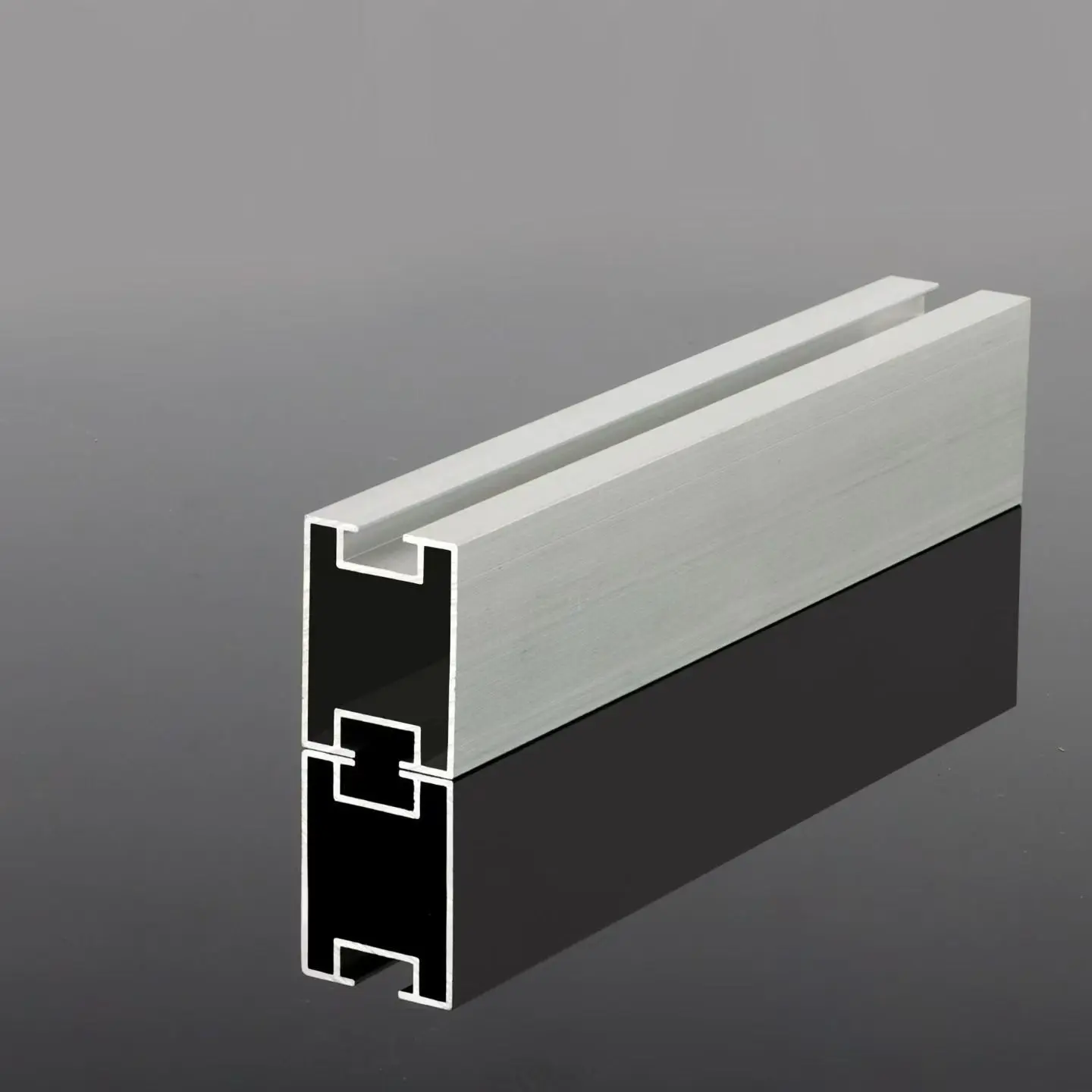

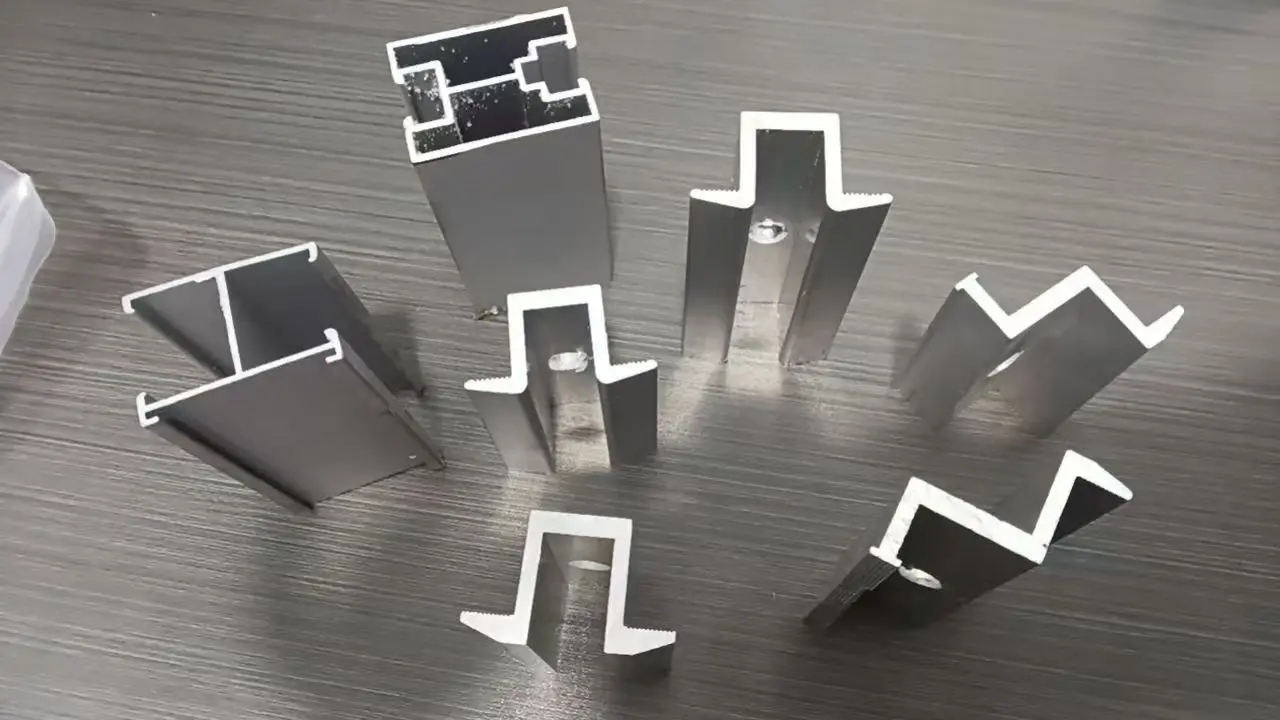

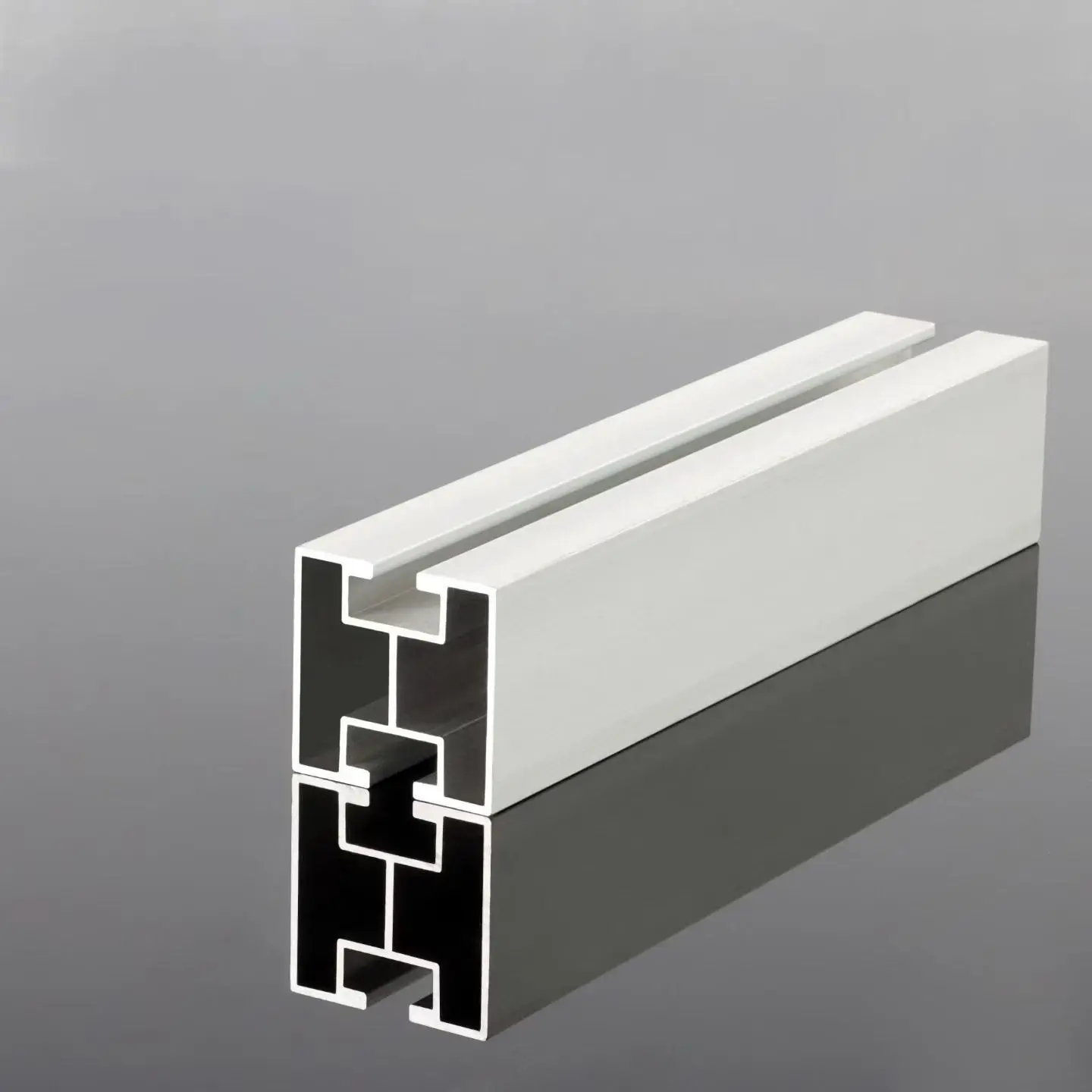

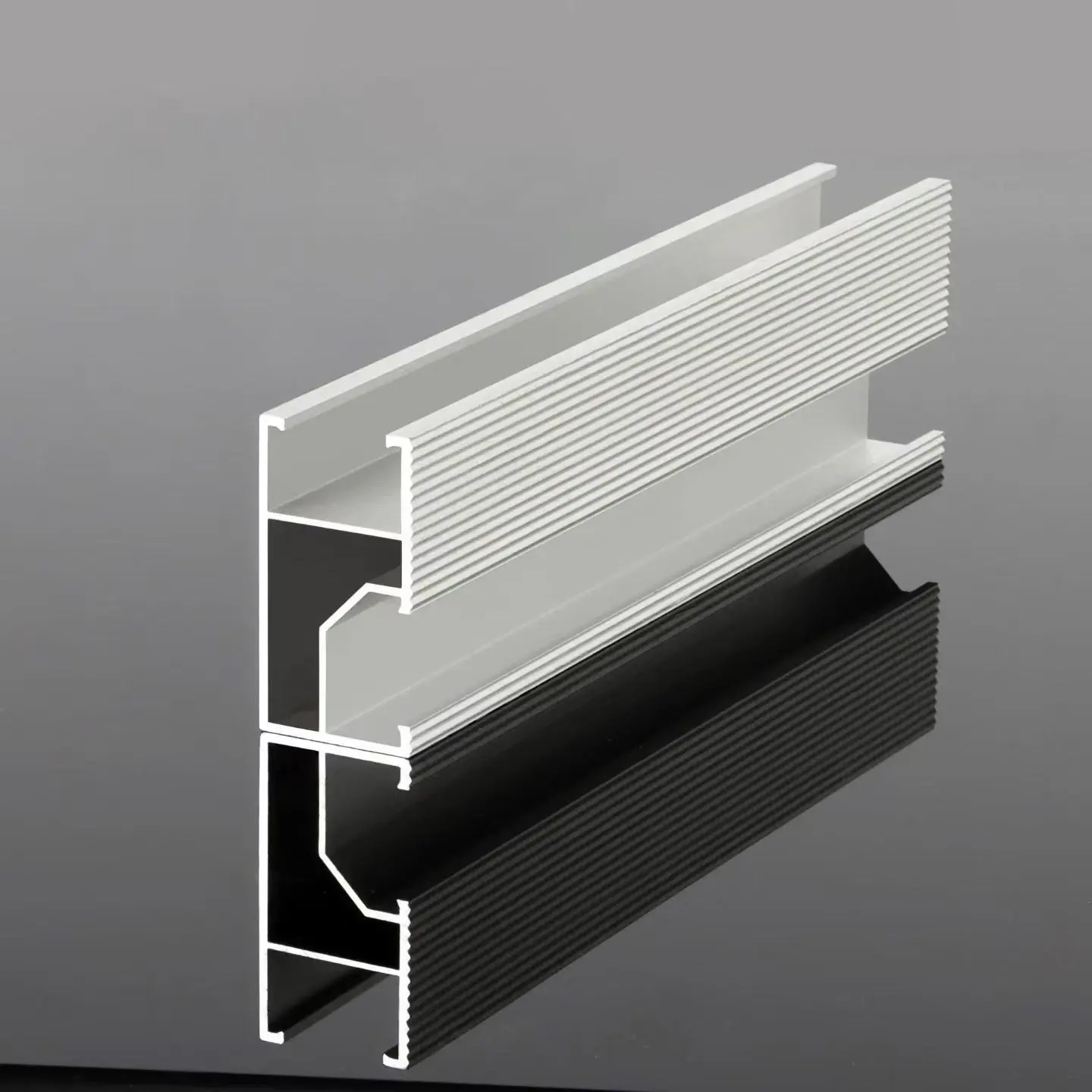

Bao gồm các cấu hình hình chữ C, H và hình chữ U tiêu chuẩn, các cấu hình không có gân nhẹ và các hình dạng phi tiêu chuẩn tùy chỉnh, đảm bảo khả năng tương thích với cả các dự án thông thường và các ứng dụng trang bị thêm chuyên dụng.
Hỗ trợ cắt chiều dài cố định, đục lỗ CNC và gia công biên dạng tùy chỉnh. Chúng tôi không giới hạn các sản phẩm tiêu chuẩn có sẵn và có thể sản xuất các bộ phận để đáp ứng các yêu cầu bản vẽ cụ thể của dự án.
Ray dẫn hướng, kẹp (kẹp giữa/cuối), ốc vít bằng thép không gỉ và các bộ phận nối đất được sản xuất nội bộ. Điều này đảm bảo mức độ tương thích cao giữa cấu hình và phụ kiện, giảm thiểu lỗi lắp ráp tại chỗ.
Thông số kỹ thuật tiêu chuẩn được dự trữ để giao hàng nhanh chóng; nhà máy của chúng tôi tự hào có công suất hàng năm là 200.000 tấn, có khả năng xử lý nguồn cung số lượng lớn cho các nhà máy điện quy mô GW.
Loại bỏ nhu cầu tìm nguồn riêng biệt từ các nhà máy nhôm và thép. Chúng tôi cung cấp đầy đủ các loại đường ray và phụ kiện phù hợp, đơn giản hóa toàn bộ quy trình mua sắm.
| Mục thông số | Thông số kỹ thuật |
| Vật liệu cơ bản tùy chọn | Hợp kim nhôm 6063-T5 / Dải thép S350GD Zn-Al-Mg / Thép mạ kẽm nhúng nóng Q355 |
| Xử lý bề mặt | Anodizing / Lớp phủ Zn-Al-Mg / Mạ kẽm nhúng nóng |

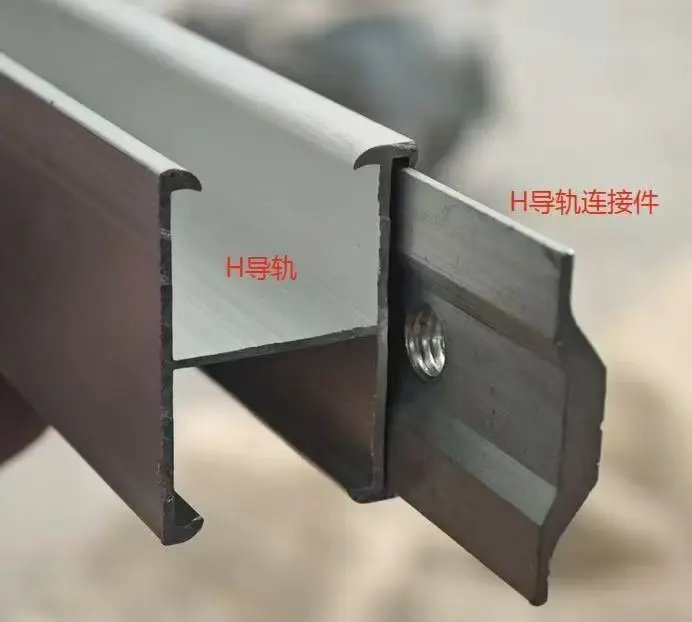

| Các loại phần chính | Các phần loại H, loại C, loại U, trọng lượng nhẹ không được gia cố, các phần có hình dạng đặc biệt tùy chỉnh |
| Độ dày của tường hồ sơ | Hợp kim nhôm: 1,2-2,0mm; Thép: 1,0-1,5mm (có thể tùy chỉnh) |
| Chiều dài giao hàng tiêu chuẩn | 4m, 6m; cắt tùy chỉnh theo bất kỳ chiều dài nào có sẵn |
| Mô-đun tương thích | Đầy đủ các mô-đun PV đơn tinh thể, PERC, TOPCon |
| Phụ kiện hỗ trợ | Kẹp giữa, kẹp cuối, ốc vít inox, linh kiện nối đất |
| Kịch bản ứng dụng | Mái ngói thép màu, mái bê tông, trạm điện mặt đất, nhà để xe PV, cải tạo dự án PV hình đặc biệt |
| Tiêu chuẩn áp dụng | Tiêu chuẩn Trung Quốc GB, Tiêu chuẩn Châu Âu EN; giấy chứng nhận vật liệu có sẵn |
Cấp vật liệu được xác minh cho mỗi lô ray dẫn hướng để đảm bảo không sử dụng vật liệu tái chế hoặc không tinh khiết;
Kiểm tra dung sai kích thước và kiểm tra từng điểm về độ dày lớp phủ anod hóa đảm bảo việc xử lý bề mặt đáp ứng các tiêu chuẩn;
3. Báo cáo đặc tính cơ học cho hồ sơ được cung cấp theo yêu cầu;
4. Báo cáo thử nghiệm của bên thứ ba (ví dụ: TUV, SGS) có thể được cung cấp để đáp ứng các yêu cầu về khai báo hải quan và đấu thầu dự án ở nước ngoài.
Chúng tôi hỗ trợ lựa chọn mô hình đường ray dẫn hướng dựa trên tải trọng gió và tuyết dành riêng cho dự án, điều kiện mái nhà và khí hậu địa phương; các mẫu vật lý có thể được gửi để xác minh vật liệu, mặt cắt ngang và độ hoàn thiện bề mặt; chúng tôi cung cấp tài liệu đấu thầu dự án, bao gồm thông số kỹ thuật của sản phẩm và báo cáo thử nghiệm; đối với khách hàng nước ngoài, chúng tôi đưa ra các khuyến nghị phù hợp với tiêu chuẩn địa phương.
Đối với các đơn đặt hàng tùy chỉnh, chúng tôi tạo các bản vẽ xử lý để khách hàng ký duyệt trước khi bắt đầu sản xuất; trong quá trình sản xuất, chúng tôi cung cấp hình ảnh hoặc video về quá trình kiểm tra nguyên liệu thô, xử lý hồ sơ và kiểm tra tại chỗ thành phẩm để khách hàng có thể theo dõi tiến độ; lô hàng bao gồm danh sách đóng gói đầy đủ và chứng nhận vật liệu; chúng tôi cung cấp nhiều lựa chọn đóng gói khác nhau, bao gồm cả bọc co giãn chống mưa để tránh hư hỏng trong quá trình vận chuyển; đối với các đơn hàng trong nước, chúng tôi sắp xếp giao hàng bằng xe tải trực tiếp đến địa điểm dự án; đối với các đơn hàng xuất khẩu, chúng tôi hỗ trợ cung cấp đầy đủ chứng từ hải quan và hỗ trợ các điều kiện thương mại khác nhau (ví dụ: FOB).
Nếu xảy ra hư hỏng (chẳng hạn như vết lõm hoặc biến dạng) trong quá trình vận chuyển, chúng tôi sẽ nhanh chóng đánh giá tình hình khi nhận được ảnh xác minh và sắp xếp các bộ phận thay thế hoặc giải pháp được hai bên thống nhất; chúng tôi cung cấp hướng dẫn cài đặt toàn diện, bao gồm sơ đồ và mẹo cài đặt chính; nhóm kỹ thuật của chúng tôi cung cấp hỗ trợ từ xa để giải quyết mọi vấn đề gặp phải trong quá trình cài đặt.

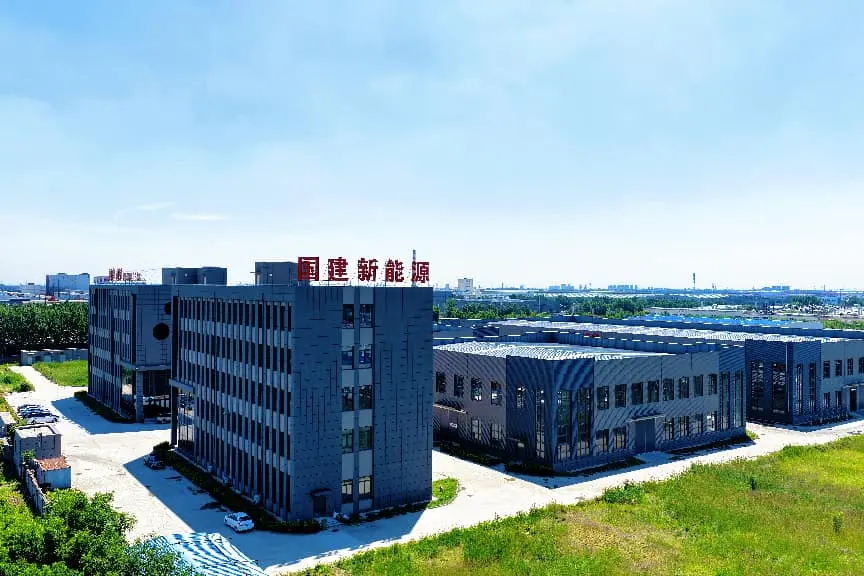

Nhà máy của chúng tôi được đặt tại Cơ sở công nghiệp Daqiuzhuang ở Jinghai, Thiên Tân, gần Cảng Thiên Tân; điều này cho phép giao hàng bằng xe tải trực tiếp đến các địa điểm dự án trong nước và thông quan cũng như vận chuyển thuận tiện cho các đơn hàng xuất khẩu. Chúng tôi duy trì mối quan hệ đối tác ổn định, lâu dài với các nhà máy ép đùn nhôm, đảm bảo nguồn cung cấp nguyên liệu thô đáng tin cậy và đảm bảo rằng các loại vật liệu không bao giờ bị thay thế. Chúng tôi thực hiện kiểm soát chất lượng toàn diện trong toàn bộ quá trình, tiến hành nhiều cuộc kiểm tra từ khâu nhập nguyên liệu thô đến vận chuyển thành phẩm. Chúng tôi đồng thời sản xuất đường ray thép (đường ray chữ H, đường ray đặc biệt và đường ray không có gân), cho phép khách hàng tìm nguồn phụ kiện lắp đặt bằng thép và đường ray hợp kim nhôm tại một cửa hàng tổng hợp; điều này giúp giảm chi phí liên lạc liên quan đến việc quản lý nhiều nhà cung cấp và chúng tôi xử lý các đơn đặt hàng thuộc mọi quy mô.
A: Các phụ kiện có thể hoán đổi cho nhau nếu các khe mặt cắt ngang khớp nhau; tuy nhiên, thép và nhôm tiếp xúc trực tiếp gây ra hiện tượng ăn mòn điện hóa nên khi trộn vật liệu phải lắp gioăng cách điện.
A: Hồ sơ được bao phủ bởi màng bảo vệ. Toàn bộ lô hàng được bọc trong màng căng chống mưa và cố định bằng miếng bảo vệ mép giấy cứng; các thanh dài cũng được gia cố bằng khung gỗ để giảm thiểu nguy cơ trầy xước trong quá trình vận chuyển.
Đ: Không, nó khác nhau. Đường ray bằng thép mạ kẽm-nhôm-magiê và mạ kẽm nhúng nóng được bảo hành chống ăn mòn 25 năm, trong khi đường ray hợp kim nhôm anodized có bảo hành chống ăn mòn 20 năm; vui lòng xác nhận các điều khoản bảo hành cụ thể trước khi đặt hàng.
Trả lời: Đường ray dẫn hướng có thể được tùy chỉnh với các mặt cắt cụ thể, tùy theo số lượng đặt hàng tối thiểu (MOQ) để tạo khuôn ép đùn; tuy nhiên, những sửa đổi đơn giản như điều chỉnh độ dài hoặc đục lỗ không yêu cầu khuôn mới và có yêu cầu MOQ thấp hơn.
Đáp: Các biên dạng có rãnh tiêu chuẩn được ghép nối với các kẹp tương thích sẽ không bị trượt; bạn cần cung cấp độ dày thành phần để chúng tôi có thể khớp kẹp chính xác. Không nên kết hợp các phụ kiện từ các nhãn hiệu khác nhau.
Trả lời: Bảo quản chúng ở nơi khô ráo, thông thoáng và tránh tiếp xúc với mưa hoặc nước đọng. Các cấu hình phải được nâng lên khỏi mặt đất—không xếp chúng trực tiếp lên đất hoặc bùn—và không được loại bỏ màng bảo vệ sớm.
