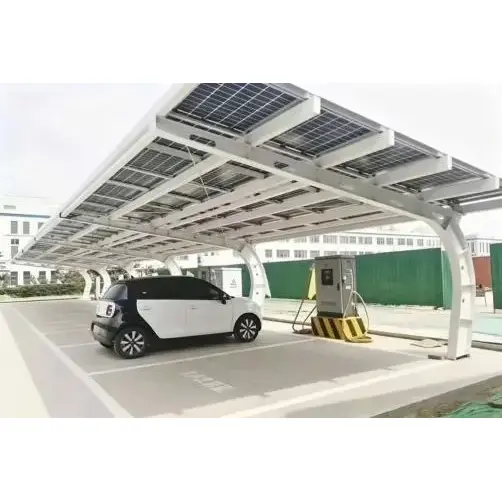

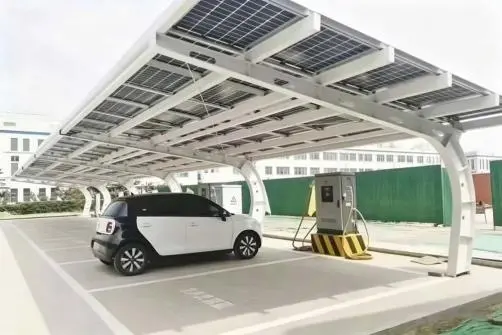

Carport năng lượng mặt trời Cantilever

Nhà máy của chúng tôi chuyên chế tạo tùy chỉnh Cantilever Solar Carport. Nhà kho quang điện đúc hẫng một mặt "7 hình" do chúng tôi tự phát triển đóng vai trò là giải pháp tích hợp quang điện chủ đạo cho các khu công nghiệp vừa và nhỏ, sân sau của công ty và khu vực đỗ xe một mặt. Không giống như nhà kho để xe "hình chữ T" hai mặt, nhà kho xe quang điện "hình 7" chỉ có các cột chịu lực ở phía sau chỗ đậu xe, trong khi dầm chính được đúc hẫng về phía trước để bao phủ toàn bộ dãy chỗ đậu xe; tất cả các bộ phận đều được chế tạo sẵn tại nhà máy và lắp ráp tại chỗ bằng bu lông cường độ cao, loại bỏ nhu cầu hàn rộng rãi tại chỗ và giảm đáng kể thời gian xây dựng tổng thể. Cấu trúc dẫn nước một phía tích hợp dẫn nước mưa đồng đều ra phía ngoài đúc hẫng, ngăn nước nhỏ giọt xuống thân xe hoặc gây ra bùn lầy, úng nước. Kho chứa phương tiện quang điện "7 hình" có thể được lắp ráp và mở rộng tự do theo số chỗ đậu xe, với các vị trí được chỉ định trước dành riêng cho việc lắp đặt cọc sạc, cho phép tạo ra một bãi đỗ xe tích hợp và trạm sạc quang điện phát điện.

Điểm khác biệt hóa sản phẩm cốt lõi

1. Cấu hình đỗ xe phía sau một trụ – tối ưu hóa hoàn toàn việc sử dụng không gian đỗ xe

Tất cả các trụ đều được lắp đặt ở phía sau chỗ đỗ xe; khu vực ra/mở cửa xe không bị cản trở bằng khung thép, không gây cản trở cho người lái xe khi đỗ, xuống xe; do đó, việc đánh dấu chỗ đỗ xe hiện tại không yêu cầu bất kỳ quy hoạch hoặc sửa đổi bổ sung nào.

2. Chi phí xây dựng dân dụng thấp hơn; lý tưởng cho việc cải tạo các trang web hiện có.

So với nền móng nhà để xe nhiều trụ truyền thống, phương pháp này yêu cầu ít điểm móng hơn, dẫn đến phạm vi hư hỏng nhỏ hơn đối với mặt đường được làm cứng bằng bê tông hoặc nhựa đường hiện tại và giảm chi phí cải tạo tổng thể đối với các cơ sở đỗ xe cũ.

3. Comprehensive hot-dip galvanizing process – ensures outdoor durability for over 25 years

Tất cả các phần thép đều trải qua quá trình mạ kẽm nhúng nóng toàn phần, đảm bảo độ dày lớp mạ kẽm đạt tiêu chuẩn yêu cầu và bảo vệ chống lại sự ăn mòn do nước mưa và độ ẩm gây ra; những thành phần này có thể được sử dụng một cách đáng tin cậy trong thời gian dài ở các khu vực ven biển có độ ẩm cao hoặc ở những vùng có tuyết rơi dày và lạnh giá.

4. Hệ thống thoát nước tích hợp ngăn ngừa rò rỉ nước và trượt.

Khung đỡ có độ dốc thoát nước tiêu chuẩn, hướng nước mưa tập trung về phía bên ngoài đúc hẫng, ngăn chặn việc nhỏ giọt liên tục lên mái nhà và giảm nguy cơ tích tụ nước trong chỗ đỗ xe hoặc bề mặt ẩm ướt nguy hiểm.

5. Kích thước có thể tùy chỉnh cho tất cả các thông số kỹ thuật – tương thích với tất cả các loại tấm quang điện.

Chiều dài đúc hẫng, chiều cao cột và góc nghiêng của tán đều có thể được điều chỉnh theo tải trọng gió và tuyết cục bộ cũng như kích thước của các tấm quang điện; hệ thống hỗ trợ cả cấu hình linh hoạt một nhịp và nhiều nhịp, với các giao diện được cài đặt sẵn để lắp đặt trạm sạc DC.

6. Hoàn thiện bộ hồ sơ nghiệm thu dự án

Có thể cung cấp báo cáo tính toán tải trọng kết cấu chuyên nghiệp cho tải trọng gió và tuyết, chứng chỉ kiểm tra chất lượng nhà máy và tài liệu chứng nhận ISO/CE, đáp ứng cả yêu cầu lập hồ sơ kết nối lưới điện trong nước và tiêu chuẩn lưu trữ dự án quốc tế.

Bảng thông số kỹ thuật sản phẩm

Kịch bản ứng dụng và trường hợp triển khai trong thế giới thực

Carport năng lượng mặt trời Cantilever của nhà máy của chúng tôi được bán trong nước trên khắp Trung Quốc và xuất khẩu sang nhiều nước khác nhau ở Đông Nam Á, Trung Đông và Châu Âu. Ứng dụng phù hợp:

1. Chỗ để xe một dãy cho nhân viên nhà máy trong các nhà máy sản xuất vừa và nhỏ;

2. Bãi đậu xe một chiều kéo dài dành cho cơ quan chính phủ, bệnh viện, trường học;

3. Hỗ trợ mái che bãi đậu xe cho các trạm sạc năng lượng mới quy mô nhỏ trong khu thương mại;

4. Dự án chuyển đổi quang điện không gian đỗ xe độc ​​lập một phía cho Khu biệt thự;

5. Dự án phát điện và bãi đậu xe tạm thời cho khu hậu cần hẹp, một dãy.

Quy trình sản xuất toàn diện và kiểm tra và kiểm soát chất lượng từ đầu đến cuối

1. Kiểm tra nguyên liệu thô đến: Xác minh độ dày thép, thành phần vật liệu và chất lượng của nguyên liệu thô mạ kẽm; thép không đạt tiêu chuẩn sẽ bị loại bỏ mà không cần xử lý thêm;

2. Cắt và đục lỗ CNC: Thiết bị CNC hoàn toàn tự động để cắt biên dạng và đục lỗ chính xác các lỗ cố định bu lông;

3. Gia cố các phần chịu lực của dầm chính bằng hàn toàn bộ; mài phẳng các mối hàn và loại bỏ các gờ;

4. Mạ kẽm nhúng nóng nhiệt độ cao toàn diện để chống ăn mòn: Tất cả các bộ phận được ngâm trong bể kẽm nhiệt độ cao để tạo thành lớp bảo vệ chống gỉ đồng nhất;

5. Kiểm tra toàn diện kích thước sản phẩm cuối cùng: Thực hiện hiệu chuẩn riêng về chiều dài đúc hẫng, độ thẳng đứng của cột và dung sai khe hở khớp;

6. Thử nghiệm lấy mẫu mô phỏng tải trọng: Chọn ngẫu nhiên các cấu trúc hỗ trợ đã hoàn thiện để thử nghiệm mô phỏng khả năng chịu tải trọng gió và tuyết;

7. Xác minh bao bì vận chuyển: Phân loại, đóng gói và dán nhãn cho các phụ kiện; xác minh rằng bộ phụ kiện hoàn chỉnh có sẵn trước khi đóng gói và vận chuyển.

Mỗi quy trình kiểm tra chất lượng phải kèm theo hồ sơ kiểm tra bằng giấy, hồ sơ này có thể được cung cấp cho bên mua như một phần của tài liệu kiểm tra dự án.

Lợi thế cốt lõi

1. Cơ sở sản xuất nội bộ giúp loại bỏ chênh lệch trung gian: Chúng tôi vận hành các xưởng gia công thép của riêng mình và dây chuyền sản xuất mạ độc lập, cho phép tự quản lý toàn bộ quy trình - cung cấp giá bán buôn cạnh tranh hơn cho những đơn hàng mua số lượng lớn;

2. Các chứng nhận toàn diện: Chứng chỉ hệ thống quản lý chất lượng ISO 9001, Chứng nhận an toàn kết cấu CE và Báo cáo kiểm tra lớp mạ kẽm của bên thứ ba;

3. Dịch vụ toàn diện một cửa: Cung cấp bản vẽ kết cấu và bản vẽ xây dựng chi tiết miễn phí; hướng dẫn kỹ thuật video trực tuyến toàn thời gian trong giai đoạn xây dựng;

4. Lịch trình giao hàng ổn định và có thể dự đoán được: Với lượng nguyên liệu thô dồi dào được lưu giữ tại các cơ sở sản xuất của chúng tôi, chu kỳ sản xuất cho các đơn hàng tiêu chuẩn là 10–18 ngày làm việc;

5. Bảo hành sau bán hàng nâng cao: Bảo hành 15 năm cho khung thép chính; dịch vụ tư vấn kỹ thuật bảo trì và cải tạo kết cấu trọn đời.

Quy trình đóng gói, vận chuyển và mua sắm

1. Phương pháp đóng gói: Dầm và cột chính phải được bảo vệ bằng màng nhựa bọc; các đầu nối nhỏ phải được đóng gói trong các túi dệt được phân loại riêng, có thông số kỹ thuật và số bộ phận được đánh dấu rõ ràng.

2. Vận chuyển và Logistics: Dịch vụ vận chuyển hàng hóa bằng xe nội địa được giao trực tiếp đến tận chân công trình; Kinh doanh ngoại thương áp dụng phương thức vận chuyển container tiêu chuẩn và hỗ trợ các điều kiện thương mại FOB và CIF.

3. Quy trình mua sắm tiêu chuẩn: Khách hàng cung cấp kích thước/bản vẽ tại địa điểm → Kỹ sư đưa ra đề xuất và báo giá → Hợp đồng mua bán đã ký → Thực hiện thanh toán tạm ứng và bắt đầu lập kế hoạch sản xuất → Kiểm tra chất lượng toàn diện trong toàn bộ quá trình → Thanh toán cuối cùng được giải quyết và hàng hóa được vận chuyển → Gửi đồng thời tài liệu và bản vẽ đủ điều kiện → Phối hợp kỹ thuật và lắp đặt tại chỗ.

Câu hỏi thường gặp của khách hàng

Câu hỏi 1: Bạn nên chọn nhà để xe quang điện hình 7 và nhà để xe hình chữ T như thế nào?

Trả lời: Đối với các địa điểm có một dãy chỗ đỗ xe hoặc bố trí hẹp, kéo dài, nên sử dụng nhà kho dành cho xe quang điện đúc hẫng một mặt hình chữ U vì nó có chi phí xây dựng thấp hơn; đối với những địa điểm có hai dãy chỗ đỗ xe đối xứng hoặc những khu vực đỗ xe rộng, liền kề nhau thì nên sử dụng nhà kho để xe hình chữ T có một trụ đỡ hai chỗ đỗ xe.

Câu 2: Mặt đất đã được gia cố bằng bê tông; cài đặt bổ sung vẫn có thể được thực hiện?

Đ: Vâng. Nền móng trụ hình 7 chỉ cần một vài điểm lắp đặt và cần phải khoan cục bộ để có nền móng độc lập, dẫn đến sự gián đoạn tối thiểu đối với mặt đường hiện có – khiến nền đường này rất phù hợp cho việc cải tạo các bãi đậu xe cũ kỹ.

Câu 3: Điều này có thể kết hợp với thiết kế trạm sạc tích hợp không?

Đáp: Hỗ trợ. Trong giai đoạn thiết kế, có thể đặt trước các giá đỡ cọc sạc cố định và khe đi dây cáp; Bản vẽ bố trí tích hợp do nhà máy cung cấp có sẵn để tạo điều kiện thuận lợi cho việc xây dựng các trạm quang điện, lưu trữ năng lượng và sạc tích hợp.

Q4: Việc cài đặt có đặc biệt khó khăn không? Đội xây dựng thông thường có thể tự lắp đặt được không?

Trả lời: Toàn bộ cấu trúc được lắp ráp bằng bu lông, loại bỏ sự cần thiết của các quy trình hàn phức tạp; nó có thể được lắp đặt bởi đội xây dựng kết cấu thép tiêu chuẩn hoặc đội lắp đặt quang điện.

Câu 5: Nếu sau này có những vết xước nhẹ trên lớp mạ kẽm thì nó có bị rỉ sét nhanh chóng không?

A: Tác động nhỏ không gây ăn mòn nhanh; lớp phủ kẽm sở hữu đặc tính chống ăn mòn tự hy sinh. Trong trường hợp lớp mạ kẽm bị bong tróc trên diện rộng, chúng tôi cung cấp giải pháp phủ kẽm; các vết xước nhỏ không cần xử lý thêm và bề mặt có thể được sử dụng ngoài trời với độ ổn định lâu dài.

Câu 6: Những yêu cầu bắt buộc khi thi công nền móng là gì? Có thể thi công nền móng trên đất yếu được không?

Trả lời: Đối với các bề mặt nền cứng thông thường, nền bê tông độc lập là đủ; đối với các vị trí có điều kiện đất phù sa hoặc đất yếu, có thể thêm các tấm neo nhúng hoặc các trụ móng có thể được đào sâu hơn. Kỹ sư sẽ phát triển một kế hoạch xây dựng nền móng tùy chỉnh dựa trên các điều kiện địa chất để giảm thiểu rủi ro lún.

Hỗ trợ sau bán hàng và là minh chứng cho sự tin tưởng của khách hàng

1. Dịch vụ bảo hành: Đối với biến dạng cấu trúc không phải do hoạt động của con người hoặc lớp phủ mạ kẽm bị bong ra ở quy mô lớn, các bộ phận tương ứng có thể được thay thế miễn phí;

2. Hỗ trợ kỹ thuật: Cung cấp miễn phí trọn đời bản vẽ thiết kế và sơ đồ để gia cố nẹp hỗ trợ và sửa đổi mở rộng công suất;

3. Nghiên cứu trường hợp dự án: Với kinh nghiệm sâu rộng phục vụ các nhà máy sản xuất, khách hàng quản lý khu công nghiệp và tổng thầu dự án PV ở nhiều khu vực khác nhau, chúng tôi có thể cung cấp các chuyến tham quan thực địa cho các dự án tương tự nằm trong vùng lân cận;

4. Giao chứng nhận: Khi giao hàng, Báo cáo kiểm tra chất lượng trên giấy và bản sao chứng nhận chứng nhận sẽ được gửi đồng thời; phiên bản điện tử của các tài liệu này có thể được truy cập bất cứ lúc nào.
