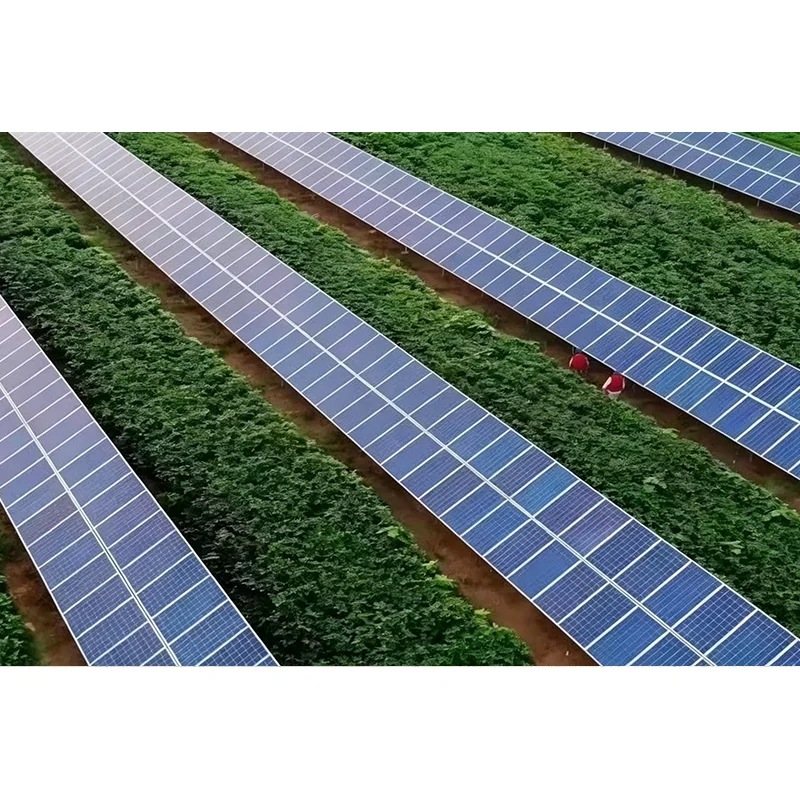

A Hệ thống theo dõi năng lượng mặt trời một trục nghiêngcho phép các mô-đun quang điện quay quanh một trục nghiêng duy nhất, giúp duy trì góc thuận lợi hơn về phía mặt trời suốt cả ngày. So với việc lắp nghiêng cố định, phương pháp này có thể tăng lượng bức xạ mặt trời mà các mô-đun nhận được trong khi vẫn giữ được kiến trúc cơ học đơn giản hơn so với theo dõi trục kép. Bài viết này giải thích cách hoạt động của tính năng theo dõi trục nghiêng, những thách thức mà dự án giải quyết, cách các thành phần hệ thống ảnh hưởng đến hiệu suất cũng như những điều mà kỹ sư và nhà phát triển dự án nên cân nhắc khi lập kế hoạch cho một giải pháp theo dõi đáng tin cậy. Nó cũng kiểm tra các điều kiện lắp đặt, thiết kế kết cấu, chiến lược kiểm soát, bảo trì, hiệu suất năng lượng và giá trị dự án dài hạn.
Các mô-đun quang điện mặt trời tạo ra điện bằng cách chuyển đổi ánh sáng mặt trời thành năng lượng điện. Tuy nhiên, lượng bức xạ mặt trời hữu ích tới mô-đun thay đổi liên tục khi mặt trời di chuyển trên bầu trời. Cấu trúc PV có độ nghiêng cố định duy trì một hướng xác định trước, có nghĩa là góc của nó so với mặt trời chỉ tối ưu trong những khoảng thời gian nhất định.
Điều này tạo ra một thách thức thực tế cho các nhà phát triển muốn tăng sản lượng năng lượng mà không gây ra sự phức tạp của hệ thống theo dõi trục kép hoàn toàn. MỘTHệ thống theo dõi năng lượng mặt trời một trục nghiênggiải quyết khoảng trống này bằng cách cho phép mảng PV xoay quanh một trục nghiêng.
Theo dõi trục đơn đã được sử dụng rộng rãi trong các ứng dụng quang điện, đặc biệt là trong các hệ thống lắp đặt năng lượng mặt trời lớn hơn. Nghiên cứu đã chỉ ra rằng hệ thống trục đơn có thể mang lại mức tăng năng lượng đáng kể so với hệ thống nghiêng cố định, mặc dù mức tăng thực tế phụ thuộc nhiều vào vĩ độ, thời tiết, hình dạng hệ thống, bóng râm và điều kiện vận hành. :contentReference[oaicite:0]{index=0}
Cấu hình trục nghiêng bổ sung thêm một biến thiết kế khác: trục quay nghiêng thay vì hoàn toàn nằm ngang hoặc thẳng đứng. Hình học này có thể đặc biệt hữu ích khi địa điểm dự án, vĩ độ, địa hình và quỹ đạo mặt trời mong muốn tạo ra trục nghiêng thuận lợi.
Hệ thống theo dõi năng lượng mặt trời một trục nghiêng là cấu trúc gắn quang điện trong đó các mô-đun năng lượng mặt trời quay quanh một trục được lắp đặt ở một góc so với bề mặt ngang của mặt đất.
Không giống như cấu trúc lắp PV cố định, các mô-đun không bị khóa vĩnh viễn theo một hướng. Một cơ cấu truyền động cơ giới thay đổi vị trí góc của chúng trong ngày theo chiến lược theo dõi. Tuy nhiên, không giống như máy theo dõi trục kép, hệ thống chỉ sử dụng một bậc tự do quay.
Tài liệu kỹ thuật thường mô tả máy theo dõi trục đơn nghiêng là một hệ thống có trục quay nằm giữa ngang và dọc. Độ nghiêng của trục có thể được chọn theo vị trí địa lý, hình dạng mặt trời, yêu cầu về cấu trúc và mục tiêu của dự án. :contentReference[oaicite:1]{index=1}
Khái niệm cơ bản có thể được tóm tắt như sau:
Nguyên tắc hoạt động rất đơn giản: thiết bị theo dõi thay đổi hướng của mảng PV để các mô-đun nhận được ánh sáng mặt trời ở góc thuận lợi hơn vào các thời điểm khác nhau trong ngày.
Một hệ thống điển hình bắt đầu bằng một trục kết cấu được đỡ bởi móng và cụm ổ trục. Môđun PV được lắp vào ống mô men xoắn hoặc dầm kết cấu tương đương. Sau đó, một động cơ và cơ cấu truyền động sẽ quay mảng xung quanh trục nghiêng.
Bộ điều khiển có thể sử dụng các tính toán vị trí mặt trời được lập trình, thông tin thời gian, tọa độ địa lý, cảm biến hoặc kết hợp các đầu vào này. Chiến lược theo dõi sau đó xác định vị trí thích hợp cho mảng.
Nghiên cứu về theo dõi trục nghiêng đã chứng minh rằng việc xoay tối ưu quanh trục nghiêng có thể cải thiện việc khai thác năng lượng so với các phương pháp theo dõi thay thế nhất định, đặc biệt là trong các điều kiện thời tiết và vĩ độ cụ thể. :contentReference[oaicite:2]{index=2}
Tuy nhiên, việc theo dõi không nên được xem là mức tăng phần trăm phổ quát. Lợi ích năng lượng thực tế phụ thuộc vào môi trường dự án hoàn chỉnh. Một thiết bị theo dõi được thiết kế tốt phải xem xét đường đi của mặt trời, địa hình, cấu hình mô-đun, khoảng cách giữa các hàng, bóng râm, điều kiện gió và chiến lược vận hành.
Hệ thống theo dõi năng lượng mặt trời một trục nghiêng đáng tin cậy không chỉ là một khung quay. Các yếu tố cơ, điện, kết cấu và điều khiển phải làm việc cùng nhau.
| Thành phần | Chức năng chính | Cân nhắc chính |
|---|---|---|
| Cấu trúc hỗ trợ | Hỗ trợ các mô-đun PV và phân phối tải trọng kết cấu | Sức mạnh, độ cứng, khả năng chống ăn mòn |
| Trục nghiêng | Xác định hình học quay | Góc trục, căn chỉnh, độ cứng |
| Động cơ truyền động | Cung cấp chuyển động quay | Mô-men xoắn, độ tin cậy, mức tiêu thụ điện năng |
| Hộp số hoặc ổ xoay | Truyền lực động cơ tới kết cấu | Khả năng chịu tải và độ bền cơ học |
| Bộ điều khiển | Tính toán và quản lý vị trí theo dõi | Độ chính xác, giao tiếp, logic điều khiển |
| Phản hồi về vị trí | Xác nhận vị trí mảng thực tế | Độ chính xác và phát hiện lỗi |
| Sự thành lập | Truyền tải trọng kết cấu xuống đất | Điều kiện đất, tải trọng, phương pháp lắp đặt |
| Hệ thống an toàn | Bảo vệ thiết bị theo dõi trong điều kiện bất thường | Bảo vệ gió, giới hạn, kiểm soát khẩn cấp |
Lý do quan trọng nhất để cài đặt công nghệ theo dõi là để cải thiện mối quan hệ giữa bề mặt mô-đun và ánh sáng mặt trời tới. Bằng cách di chuyển vào ban ngày, mảng này có thể thu được nhiều bức xạ mặt trời trực tiếp hơn cấu trúc cố định trong điều kiện thích hợp.
Nghiên cứu thử nghiệm về theo dõi trục đơn nghiêng đã báo cáo mức tăng năng lượng có thể đo lường được so với các hệ thống cố định, đồng thời cho thấy hiệu suất thay đổi đáng kể tùy theo điều kiện thời tiết. :contentReference[oaicite:3]{index=3}
Bộ theo dõi trục kép có thể di chuyển theo mặt trời theo hai chiều, nhưng điều này đòi hỏi phải có thêm chuyển động cơ học, bộ điều khiển và các bộ phận. Bộ theo dõi một trục cung cấp một mức độ chuyển động, tạo ra một kiến trúc cơ khí đơn giản hơn.
Sự cân bằng giữa khả năng thu năng lượng bổ sung và độ phức tạp cơ học này khiến cho việc theo dõi một trục trở nên hấp dẫn đối với nhiều dự án PV lớn hơn.
Trục quay nghiêng có thể được cấu hình theo hình dạng dự án. Điều này có thể có giá trị đối với những địa điểm mà cách sắp xếp theo dõi ngang thông thường không phải là giải pháp phù hợp nhất.
Đối với các dự án có địa hình dốc hoặc phức tạp, thiết kế kết cấu trở nên đặc biệt quan trọng. Trình theo dõi phải được thiết kế phù hợp với điều kiện thực tế của địa điểm thay vì chỉ áp dụng cấu hình tiêu chuẩn.
Các nghiên cứu đã chứng minh rằng theo dõi trục đơn được tối ưu hóa có thể tăng lượng thu năng lượng mặt trời hàng năm so với cấu hình PV cố định. Một phân tích được công bố về cấu trúc trục nghiêng mới đã báo cáo bức xạ tới hàng năm tương đương 96,40% hệ quy chiếu trục kép được mô hình hóa của nó trong các điều kiện nghiên cứu. :contentReference[oaicite:4]{index=4}
Kết quả này nên được hiểu là kết quả nghiên cứu theo các giả định đã xác định chứ không phải là một sự đảm bảo hiệu suất chung. Mô phỏng theo dự án cụ thể vẫn cần thiết.
Các nhà phát triển dự án năng lượng mặt trời thường phải đối mặt với một số yêu cầu cạnh tranh: hiệu suất năng lượng cao hơn, chi tiêu vốn hợp lý, hạn chế bảo trì, địa hình khó khăn, thời tiết thay đổi và thời gian vận hành dài.
| Nhân tố | PV nghiêng cố định | Theo dõi trục đơn nghiêng |
|---|---|---|
| Phong trào mô-đun | Không có | Một trục quay |
| Độ phức tạp cơ học | Thấp | Vừa phải |
| Bộ sưu tập năng lượng | Xác định theo hướng cố định | Có thể cải thiện trong điều kiện mặt trời thích hợp |
| BẢO TRÌ | Nói chung là hạn chế | Yêu cầu kiểm tra các bộ phận chuyển động |
| Hệ thống điều khiển | Tối thiểu | Yêu cầu |
| Bảo vệ thời tiết | Thiết kế kết cấu thụ động | Có thể bao gồm định vị bảo vệ tự động |
| Khả năng thích ứng của trang web | Cao cho địa hình thông thường | Có thể được thiết kế cho địa hình và hình học chuyên biệt |
Do đó, giải pháp đúng đắn phụ thuộc vào các mục tiêu kỹ thuật và tài chính của dự án. Việc theo dõi bổ sung các thành phần và yêu cầu lắp đặt, do đó, hiệu suất năng lượng bổ sung phải được đánh giá dựa trên các yêu cầu về vốn, bảo trì và vận hành bổ sung.
Vĩ độ có ảnh hưởng lớn đến chuyển động biểu kiến của mặt trời. Do đó, thuật toán theo dõi và độ nghiêng trục phải được thiết kế theo vị trí dự án thực tế thay vì sao chép trực tiếp từ cài đặt khác.
Cấu trúc theo dõi năng lượng mặt trời hoạt động ngoài trời trong nhiều năm và phải chịu được gió, mưa, thay đổi nhiệt độ và các tải trọng môi trường khác. Gió đặc biệt quan trọng vì mảng PV có thể hoạt động như một bề mặt khí động học lớn.
Kỹ thuật kết cấu nên đánh giá trọng lượng mô-đun, áp suất gió, công suất nền, mô-men xoắn truyền động, độ võng, cường độ kết nối và trạng thái động.
Nền móng chuyển tải theo dõi xuống đất. Do đó, khả năng chịu lực của đất, điều kiện địa chất, nước ngầm, thiết bị lắp đặt và phương pháp xây dựng địa phương cần được xem xét trước khi hoàn thiện thiết kế nền móng.
Độ chính xác theo dõi ảnh hưởng đến hướng của mảng PV. Lỗi định vị quá mức có thể làm giảm lợi ích mong đợi của việc theo dõi, trong khi các yêu cầu khắt khe về độ chính xác không cần thiết có thể làm tăng độ phức tạp của hệ thống.
Một hệ thống điều khiển thực tế phải cân bằng độ chính xác theo dõi, hoạt động của động cơ, mức tiêu thụ năng lượng, độ mòn linh kiện và điều kiện tại chỗ.
Các hàng liền kề có thể đổ bóng lên nhau khi mặt trời xuống thấp. Chiến lược theo dõi có thể kết hợp logic quay lui để giảm độ bóng của từng hàng trong các khoảng thời gian cụ thể.
Điều này đặc biệt quan trọng trong các nhà máy quang điện lớn, nơi hàng trăm hoặc hàng nghìn mô-đun có thể hoạt động song song.
Việc bảo vệ gió cần được xem xét ngay từ đầu khi thiết kế cơ khí và điều khiển. Thiết bị theo dõi có thể di chuyển vào vị trí xếp hàng được xác định trước khi điều kiện gió vượt quá ngưỡng quy định.
Chiến lược cất giữ thực tế phải được xác định bằng các tính toán kết cấu, dữ liệu gió cục bộ, hình dạng máy theo dõi và thông số kỹ thuật của nhà sản xuất.
Hệ thống theo dõi năng lượng mặt trời một trục nghiêng có thể được xem xét cho một loạt các dự án quang điện trong đó việc thu thập năng lượng bổ sung và khả năng thích ứng tại địa điểm phù hợp với hệ thống cơ học bổ sung.
Sự phù hợp của từng ứng dụng phải được xác minh thông qua kỹ thuật dành riêng cho địa điểm, phân tích tài nguyên năng lượng mặt trời, đánh giá cấu trúc và mô hình tài chính.
Vì hệ thống theo dõi có chứa các bộ phận chuyển động nên cần lập kế hoạch bảo trì trước khi lắp đặt. Kiểm tra thường xuyên có thể xác định được vấn đề trước khi chúng trở thành hư hỏng lớn.
Hoạt động đáng tin cậy không chỉ được xác định bởi một thành phần. Kỹ thuật kết cấu, lựa chọn vật liệu, công nghệ truyền động, chất lượng bộ điều khiển, độ chính xác của việc lắp đặt và quy trình bảo trì đều góp phần vào hiệu suất cuối cùng của hệ thống.
Trước khi áp dụng giải pháp theo dõi trục đơn nghiêng, nhóm dự án nên kiểm tra các câu hỏi sau:
Những câu hỏi này giúp chuyển đổi việc lựa chọn người theo dõi từ việc so sánh sản phẩm thành một quyết định kỹ thuật hoàn chỉnh cho dự án.
Đối với các dự án theo dõi năng lượng mặt trời, vật liệu kết cấu là một phần thiết yếu cho hiệu suất hệ thống lâu dài. Cấu trúc hỗ trợ phải kết hợp đủ độ bền cơ học với độ ổn định kích thước, khả năng chống ăn mòn, tính nhất quán trong sản xuất và khả năng tương thích với môi trường lắp đặt.
Công ty TNHH Thép Guojian (Thiên Tân)có thể được coi là đối tác cung cấp liên quan đến thép khi các nhà sản xuất máy theo dõi năng lượng mặt trời và nhà tích hợp dự án đánh giá các yêu cầu về vật liệu kết cấu. Đối với các ứng dụng theo dõi, việc lựa chọn vật liệu phải được phối hợp với thiết kế kết cấu cuối cùng, điều kiện tải trọng, yêu cầu xử lý bề mặt, phương pháp kết nối và môi trường sử dụng dự kiến.
Đối với các dự án quang điện quốc tế, tính nhất quán về thông số kỹ thuật vật liệu và chất lượng sản xuất là đặc biệt quan trọng vì cấu trúc bộ theo dõi có thể chứa nhiều thành phần kết nối với nhau. Tài liệu vật liệu phù hợp và kiểm soát chất lượng có thể hỗ trợ việc chế tạo và lắp đặt dễ dự đoán hơn.
Bộ theo dõi năng lượng mặt trời một trục nghiêng là một hệ thống gắn quang điện giúp quay các mô-đun PV quanh một trục nghiêng so với mặt đất nằm ngang. Hệ thống di chuyển theo mặt trời sử dụng một bậc tự do quay.
Hệ thống lắp cố định giữ các mô-đun theo một hướng, trong khi bộ theo dõi nghiêng sẽ thay đổi góc mô-đun trong khi vận hành. Phong trào này có thể tăng cường thu thập năng lượng mặt trời ở địa điểm và điều kiện thời tiết phù hợp.
Nó có thể được thiết kế cho một số địa điểm dốc hoặc phức tạp nhất định, nhưng tính phù hợp phụ thuộc vào hình dạng địa hình, điều kiện nền móng, thiết kế đường ray, sắp xếp hàng và tải trọng kết cấu. Đánh giá kỹ thuật tại địa điểm cụ thể là cần thiết.
Việc theo dõi có thể tăng khả năng thu thập năng lượng so với một hệ thống cố định, nhưng sự cải thiện thực tế phụ thuộc vào vị trí, bức xạ mặt trời, thời tiết, hình học của thiết bị theo dõi, bóng râm, chiến lược điều khiển và tính khả dụng của hệ thống. Các nghiên cứu thử nghiệm và mô phỏng đã công bố chứng minh mức tăng trong các điều kiện cụ thể thay vì một tỷ lệ phần trăm chung. :contentReference[oaicite:5]{index=5}
Trục nghiêng thay đổi hình dạng chuyển động của mảng và có thể cung cấp quỹ đạo theo dõi phù hợp hơn cho các vị trí và cấu hình dự án nhất định. Độ nghiêng của trục phải được xác định thông qua hình học mặt trời và phân tích kỹ thuật.
Các thành phần chính thường bao gồm giá đỡ kết cấu, trục quay nghiêng, vòng bi, động cơ truyền động, hộp số hoặc cơ cấu quay, bộ điều khiển, hệ thống phản hồi vị trí, móng, hệ thống dây điện và cơ cấu an toàn.
Đúng. Do hệ thống chứa các bộ phận cơ khí chuyển động nên nên kiểm tra thường xuyên các bộ truyền động, vòng bi, ốc vít, kết nối kết cấu, thiết bị điện, hệ thống điều khiển và chức năng bảo vệ.
Không. Sự phù hợp của dự án phụ thuộc vào nguồn năng lượng mặt trời, vĩ độ, địa hình, điều kiện gió, hình dạng đất đai, yêu cầu về kết cấu, chi phí lắp đặt, khả năng bảo trì và sản lượng năng lượng dự kiến. Việc đánh giá dự án cụ thể phải được hoàn thành trước khi lựa chọn hệ thống.
A Hệ thống theo dõi năng lượng mặt trời một trục nghiêngcung cấp một cách tiếp cận thực tế để tăng khả năng tiếp xúc năng lượng mặt trời động của các mô-đun quang điện trong khi vẫn duy trì một cơ chế quay duy nhất. Trục nghiêng của nó mang lại sự linh hoạt bổ sung về hình học hệ thống và có thể thuận lợi cho các vị trí và điều kiện địa hình đã chọn.
Tuy nhiên, giá trị của công nghệ không chỉ đến từ việc theo dõi chuyển động. Các dự án thành công đòi hỏi các quyết định phối hợp bao gồm hình học mặt trời, cường độ kết cấu, kỹ thuật nền móng, công nghệ truyền động, thuật toán điều khiển, quản lý bóng râm, bảo vệ gió, chất lượng vật liệu, độ chính xác lắp đặt và bảo trì dài hạn.
Đối với các nhà phát triển và nhóm kỹ thuật, cách tiếp cận hiệu quả nhất là đánh giá toàn bộ hệ thống dựa trên địa điểm thực tế thay vì dựa vào con số tăng năng lượng chung chung. Với kỹ thuật phù hợp và vật liệu kết cấu chất lượng cao, theo dõi trục đơn có thể trở thành một phần quan trọng của việc lắp đặt quang điện hiệu quả và đáng tin cậy.
Chọn vật liệu kết cấu phù hợp là một bước quan trọng để xây dựng hệ thống theo dõi quang điện bền bỉ. Nếu bạn đang phát triển một dự án theo dõi năng lượng mặt trời và cần vật liệu thép đáng tin cậy hoặc muốn thảo luận về các yêu cầu kết cấu dành riêng cho dự án,liên hệ với chúng tôiTạiCông ty TNHH Thép Guojian (Thiên Tân)để thảo luận về ứng dụng, thông số kỹ thuật vật liệu và yêu cầu cung cấp của bạn.
