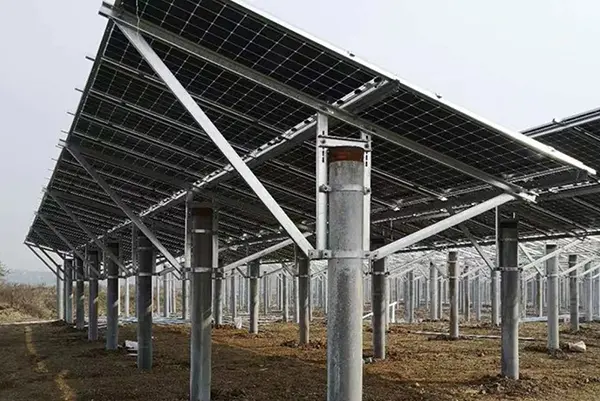

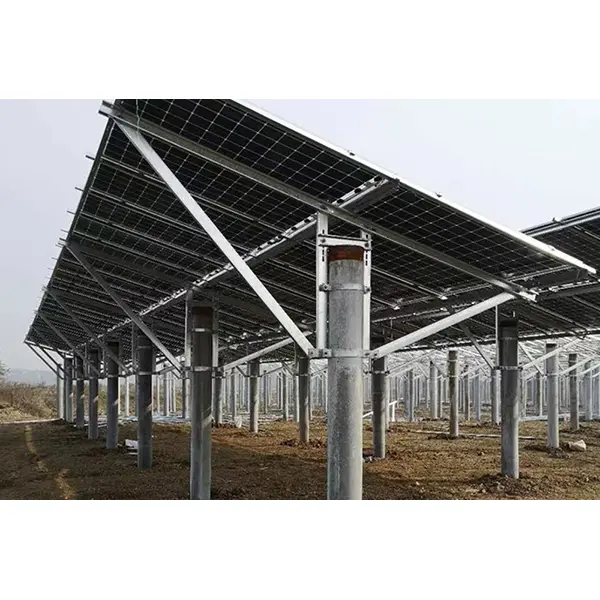

Tất cả các thành phần của Hệ thống lắp đặt năng lượng mặt trời một cột trên mặt đất này đều được các nhà sản xuất Guojian xử lý trước tại nhà máy. Tại chỗ, chỉ sử dụng các thao tác lắp ráp bu lông mà không cần hàn hoặc cắt thứ cấp. Điều này giúp đơn giản hóa quá trình xây dựng mà vẫn đảm bảo chất lượng của công trình.
1. Thành phần kết cấu: Một hệ thống hỗ trợ cố định có thiết kế một trụ làm thành phần chịu lực chính; khung chịu lực hoàn chỉnh bao gồm trụ, dầm ngang, nẹp chéo, ray dẫn hướng, kẹp và một bộ ốc vít tiêu chuẩn đầy đủ.
2. Khả năng tương thích với nền móng: Tương thích với hai loại móng phổ biến—cọc vít và móng bê tông độc lập—và có thể thích ứng với các địa hình đa dạng, bao gồm mặt đất bằng phẳng, sườn dốc thoai thoải, đất nông nghiệp và bãi triều.
3. Quy trình lắp đặt: Tất cả các bộ phận đều được đúc sẵn tại nhà máy; Việc lắp ráp tại chỗ chỉ dựa vào việc bắt vít, loại bỏ nhu cầu gia công nóng (hàn) hoặc cắt thứ cấp, nhờ đó đảm bảo chất lượng đồng thời đơn giản hóa việc thi công.
4. Vật liệu chống ăn mòn: Cấu trúc chính sử dụng thép kết cấu Q235B (tuân thủ tiêu chuẩn quốc gia) và trải qua quá trình mạ kẽm nhúng nóng ở nhiệt độ cao, có khả năng chống gió, cát, mưa, tuyết và ăn mòn nước muối-kiềm nhẹ, đảm bảo độ bền khi sử dụng ngoài trời lâu dài.
5. Khả năng tùy chỉnh: Góc nghiêng, chiều cao cột và khoảng cách mảng có thể được điều chỉnh dựa trên vĩ độ dự án và tải trọng gió/tuyết để đáp ứng các yêu cầu phát điện cụ thể cho các địa điểm khác nhau.
1. Tiết kiệm chi phí xây dựng dân dụng: Ít vị trí trụ hơn giúp giảm hơn 30% công việc đóng cọc và bê tông so với hệ thống trụ kép, giảm chi phí tổng thể.
2. Khả năng tương thích với nông điện: Khoảng cách trụ rộng và khoảng sáng gầm có thể tùy chỉnh cho phép máy móc nông nghiệp và trồng trọt đi qua bên dưới các tấm pin.
3. Hiệu quả thi công cao: Việc lắp ráp bắt vít hoàn toàn và các bộ phận có thể thay thế được giúp rút ngắn đáng kể thời gian thi công tại chỗ.
4. Độ bền: Độ dày mạ đạt tiêu chuẩn, có khả năng chống gió, cát, mưa, tuyết và ăn mòn mặn-kiềm nhẹ, với bảo hành chống ăn mòn 25 năm cho kết cấu chính.
5. Tùy chỉnh linh hoạt: Kích thước được điều chỉnh dựa trên tải trọng và địa hình gió/tuyết cục bộ; các biện pháp chống ăn mòn có thể được tăng cường trong điều kiện có độ mặn cao hoặc gió/tuyết khắc nghiệt.
6. Tài liệu toàn diện: Các lô hàng của nhà máy bao gồm giấy chứng nhận phù hợp, báo cáo thử nghiệm và tài liệu tính toán tải trọng, đơn giản hóa việc nghiệm thu dự án và quy trình đấu thầu.
Hệ thống lắp đặt năng lượng mặt trời một trụ trên mặt đất phù hợp cho các nhà máy quang điện mặt đất tập trung quy mô lớn, cơ sở nông điện, đất nhà máy nhàn rỗi, quang điện phân bố ở các làng và thị trấn cũng như các dự án quang điện mặt nước thủy triều ven biển; áp dụng cho nhiều dự án EPC năng lượng tái tạo trong nước và quốc tế. Kiểm soát sản xuất & chất lượng
Nguyên liệu thô trải qua quá trình phân tích quang phổ đầu vào; các bộ phận được hình thành thông qua quá trình xử lý CNC tích hợp và đục lỗ chính xác, sau đó là tẩy rửa và mạ kẽm. Thành phẩm phải trải qua quá trình xác minh kích thước và kiểm tra lấy mẫu cơ học trước khi đóng gói và vận chuyển. Các thanh định hình được đóng gói bằng dây đai thép và ốc vít được đóng gói chống ẩm.
Các chuyến tham quan nhà máy đều được chào đón và có sẵn ảnh/video hội thảo theo thời gian thực.
Có, bao gồm một bộ hoàn chỉnh gồm các thanh thẳng đứng, xà ngang, thanh giằng chéo, kẹp và bu lông.
Bản vẽ lắp đặt được bao gồm và hỗ trợ video trực tuyến có sẵn để hướng dẫn toàn bộ quá trình xây dựng.
Việc tính toán tải trọng có thể được thực hiện dựa trên yêu cầu về áp suất gió và tuyết tại địa phương; hệ thống hoàn toàn tuân thủ các tiêu chuẩn thiết kế nhà máy điện PV và duy trì sự ổn định về cấu trúc trong thời tiết khắc nghiệt.
Việc lắp đặt phải tuân thủ nghiêm ngặt các thông số kỹ thuật của bản vẽ và các bu lông phải được siết chặt theo mômen xoắn quy định. Thường xuyên kiểm tra các mối nối sau mưa lớn, tuyết hoặc gió mạnh; đối với việc lắp đặt trên bãi triều, hãy kiểm tra lớp phủ mạ kẽm hàng năm. Không treo các vật nặng trên cấu trúc lắp đặt.
