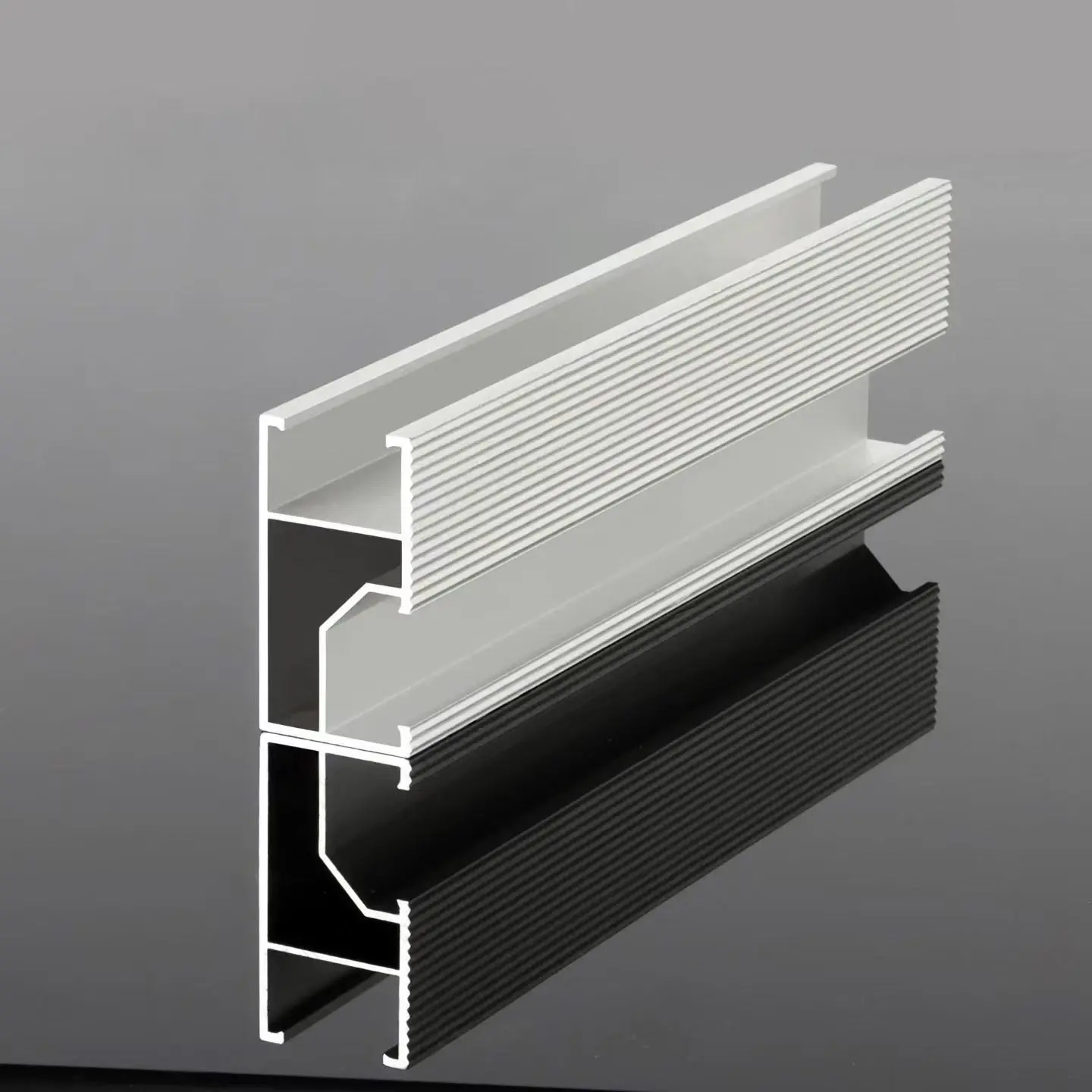

Chúng tôi thiết kế các cấu hình đường ray dẫn hướng phi tiêu chuẩn tùy chỉnh dựa trên hình dạng mái cụ thể thay vì chọn chúng từ danh sách kiểm kê tiêu chuẩn. Chúng tôi tạo hình cuộn các biên dạng cần thiết bằng cách sử dụng thép S350GD cường độ cao, kết hợp các khe chữ T tiêu chuẩn vẫn tương thích với các kẹp giữa, kẹp đầu và đai ốc trượt có sẵn; chúng được cung cấp với lớp phủ mạ kẽm nhúng nóng hoặc Zn-Al-Mg. Các hoạt động thiết kế biên dạng, tạo hình cuộn, đục lỗ và cắt theo chiều dài đều được thực hiện tại nhà máy của chúng tôi ở Thiên Tân, Trung Quốc.
Các tình huống phổ biến bao gồm các cấu hình hình thang hoặc đường may đứng độc đáo và chiều cao sườn vượt quá phạm vi tiêu chuẩn, trong đó chân đế của đường ray C/U tiêu chuẩn sẽ cản trở các sườn mái, khiến chúng không thể nằm phẳng.
Trên các mái nhà có sự thay đổi về độ cong hoặc độ cao, các thanh ray tiêu chuẩn có cấu hình cố định sẽ để lại các khoảng trống hoặc buộc các khung mô-đun bị xoắn. Cấu hình tùy chỉnh của ray dẫn hướng không chuẩn cho phép định vị mỗi điểm lắp ở độ cao chính xác theo yêu cầu.
Các tình huống liên quan đến chiều cao lắp đặt thấp, thiết bị trên mái xuyên qua mảng hoặc các mô-đun được đặt ở các góc nghiêng đặc biệt. Cấu hình đường ray tùy chỉnh có thể được làm nông hoặc tạo hình để vượt qua chướng ngại vật, loại bỏ nhu cầu thiết kế lại toàn bộ mảng chỉ để phù hợp với cấu hình tiêu chuẩn.
Trong trường hợp xà gồ hiện có được cố định và cố định, biên dạng của ray dẫn hướng không tiêu chuẩn được thiết kế để phù hợp với khoảng cách xà gồ hiện tại cho phép mảng mới được gắn trực tiếp lên cấu trúc ban đầu mà không cần cắt hoặc gia cố.
Biên dạng được thiết kế đặc biệt cho hình dạng sườn mái, vị trí xà gồ và góc mô-đun. Sau khi giao hàng, đường ray là các thành phần sẵn sàng để cài đặt chứ không phải là các giải pháp thỏa hiệp. Điều này giúp tiết kiệm đáng kể lao động tại chỗ—loại bỏ nhu cầu cắt, mài hoặc đệm trên mái nhà và giảm đáng kể tình trạng dừng công việc bất ngờ.
Mặt cắt ngang của ray dẫn hướng không tiêu chuẩn cho phép vật liệu được định vị chính xác ở nơi mô men uốn tác động; với cùng trọng lượng, nó cung cấp mô men quán tính cao hơn các phần tiêu chuẩn. Khi tải trọng mái là hạn chế, logic tương tự được áp dụng ngược lại: phần có thể được làm nhẹ hơn để kiểm soát tải trọng tĩnh trên mái nhà cũ.
Bất kể hình dạng bên ngoài như thế nào, bề mặt kẹp vẫn giữ được các khe chữ T tiêu chuẩn. Có thể sử dụng các loại kẹp giữa, kẹp cuối và đai ốc trượt có bán trên thị trường như bình thường và phần còn lại của danh mục vật liệu vẫn không thay đổi. Các công cụ cài đặt hiện có và kho kẹp của bạn vẫn có thể sử dụng được.
Phần này được hình thành thông qua việc tạo hình cuộn liên tục từ dải thép trong một lần duy nhất, đảm bảo độ thẳng nhất quán và khả năng lặp lại qua các lô—thùng chứa thứ mười sẽ phù hợp với mẫu đã được phê duyệt.
Đường ray dẫn hướng không chuẩn có cả tùy chọn mạ kẽm nhúng nóng (Z275) và Kẽm-Nhôm-Magiê (ZAM80–150). Kẽm-Nhôm-Magiê mang lại khả năng tự phục hồi ở các cạnh cắt và khả năng chống phun muối vượt trội so với mạ kẽm thông thường; do đó, chúng tôi khuyên dùng nó cho các khu vực ven biển và các khu công nghiệp có độ ẩm cao. Bảo hành chống ăn mòn là 15 năm đối với mạ kẽm nhúng nóng và 25 năm đối với Kẽm-Nhôm-Magiê.
| Mục | Thông số tham khảo | Ghi chú |
| Vật liệu | Thép định hình nguội S350GD/S450GD | Dải thép cường độ cao, dạng cuộn |
| Lớp phủ | Mạ kẽm nhúng nóng Z275 hoặc Zn-Al-Mg ZAM80–150 | Được chọn theo dự án |
| độ dày | 1,2 / 1,5 / 2,0 / 2,5 mm | 1,2–1,5 mm điển hình cho mặt cắt trơn |
| Chiều cao phần | 40/45/50/60/80mm | Phần tùy chỉnh để thiết kế |
| Chiều rộng mặt bích | 30/35/40mm | Phù hợp với kẹp mô-đun |
| Chỗ | Khe chữ T hoặc khe mở | Đối với đai ốc trượt tiêu chuẩn |
| Chiều dài | 3/4/6 m, cắt theo chiều dài | Tối ưu hóa cho việc vận chuyển và cắt |
| Đơn vị trọng lượng | Xấp xỉ. 1,2–3,5 kg/m | Phụ thuộc vào phần và độ dày |
| Các mô-đun tương thích | Các mô-đun c-Si phổ biến, 500–700 W | Phong cảnh hoặc chân dung |
| Tối đa. khoảng hỗ trợ | 1,0–1,5 m | Thuộc tính toán kết cấu; phần đồng bằng thấp hơn |
| MOQ | thùng chứa 1×20GP; đơn đặt hàng thử nghiệm nhỏ hơn có thể thương lượng | — |
| thời gian dẫn | 7–15 ngày làm việc sau khi nhận được tiền đặt cọc | — |
| Điều kiện thương mại | FOB / CFR / CIF | — |
Đường dẫn tải được xác định bởi mặt cắt cụ thể được thiết kế cho dự án; do đó, các quy trình lắp đặt cho các ray dẫn hướng không chuẩn này nghiêm ngặt hơn so với các ray dẫn hướng tiêu chuẩn. Chúng tôi yêu cầu mọi nhóm lắp đặt phải tuân thủ năm điểm sau:
1. Không đảo ngược hướng của khe so với hướng lắp đặt—hướng không đúng sẽ làm thay đổi mặt cắt chịu lực và giảm khả năng chịu tải.
2. Siết chặt bu lông theo đúng mô men xoắn thiết kế; mô-men xoắn quá lớn trên các khu vực có thành mỏng của phần tùy chỉnh có thể gây ra hiện tượng dập cục bộ.
3. Việc nối đường ray phải sử dụng các đầu nối tùy chỉnh được thiết kế cho phần cụ thể này; đầu nối đường ray tiêu chuẩn không tương thích với hình dạng này.
4. Lắp gioăng cách điện tại các điểm tiếp xúc giữa các kim loại khác nhau để chống ăn mòn điện hóa; đảm bảo ốc vít tương thích với lớp phủ (Mạ kẽm nhúng nóng hoặc Kẽm-Nhôm-Magiê).
5. Không giẫm lên những đoạn có thành mỏng ở giữa nhịp; Tải trọng tập trung từ việc đi lại bằng chân có thể gây biến dạng.

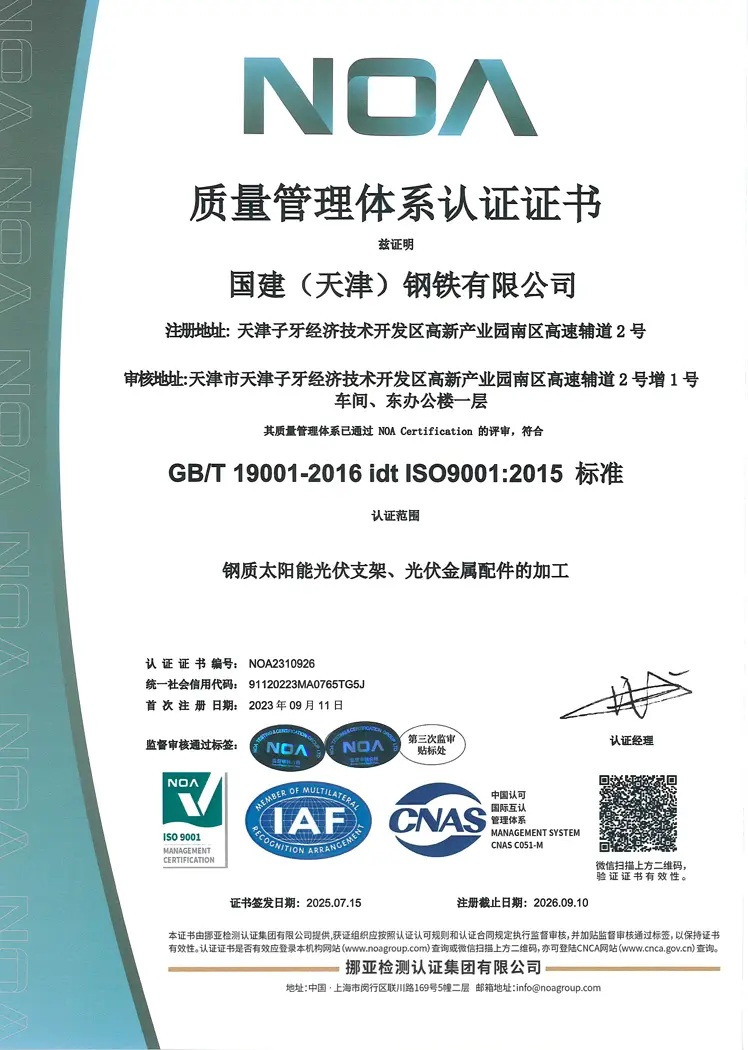

Công ty chúng tôi thực hiện quy trình kiểm soát chất lượng gồm ba giai đoạn: kiểm tra dải thép và vật liệu phủ đầu vào (kiểm tra cấp độ, độ dày và trọng lượng lớp phủ); đo trực tiếp kích thước mặt cắt ngang và độ thẳng trong quá trình tạo hình cuộn; và kiểm tra lần cuối về độ chính xác, độ thẳng và tình trạng bề mặt của mặt cắt trước khi đóng gói từng lô. Hệ thống quản lý chất lượng và môi trường của chúng tôi được chứng nhận theo ISO 9001, ISO 14001 và ISO 45001; phạm vi chứng nhận bao gồm các kết cấu lắp đặt PV bằng thép và các phụ kiện PV bằng kim loại.
Trả lời: Chúng tôi yêu cầu các bản vẽ mái ngói hoặc xà gồ (hoặc bản phác thảo mặt cắt có kích thước), kích thước và bố cục mô-đun cũng như nhịp hỗ trợ theo kế hoạch. Dựa trên đó, chúng tôi sẽ xác nhận mặt cắt, thông số kỹ thuật lớp phủ và trọng lượng đơn vị trước khi đưa ra báo giá. Các mẫu hoặc mặt cắt ngang của bài viết đầu tiên có thể được sản xuất trước khi sản xuất hàng loạt.
A: Chúng tôi là một nhà sản xuất. Việc tạo hình cuộn, đột dập, xử lý cắt theo chiều dài và quản lý lớp phủ đều được thực hiện tại cơ sở sản xuất của chúng tôi ở Thiên Tân, Trung Quốc. Bạn có thể xem lại hồ sơ và chứng chỉ nhà máy của chúng tôi.
Trả lời: Đối với hầu hết các ứng dụng lợp mái trong đất liền, Mạ kẽm nhúng nóng (Z275) là đủ. Đối với môi trường ven biển, độ ẩm cao hoặc ăn mòn công nghiệp, chúng tôi khuyên dùng Kẽm-Nhôm-Magiê vì nó mang lại khả năng bảo vệ vượt trội và khả năng chống phun muối. Các điều khoản bảo hành khác nhau tương ứng: 15 năm đối với Mạ kẽm nhúng nóng và 25 năm đối với Kẽm-Nhôm-Magiê.
A: Số lượng đặt hàng tối thiểu tiêu chuẩn là một container 20GP. Đối với các đơn đặt hàng dùng thử ban đầu hoặc lô mẫu hồ sơ mới, chúng tôi có thể chấp nhận số lượng nhỏ hơn; chỉ cần cung cấp bản vẽ hồ sơ và tổng chiều dài, và chúng tôi sẽ báo giá tương ứng.
Trả lời: Nó phụ thuộc vào thông số kỹ thuật của đường ray dẫn hướng không chuẩn. Cấu hình được sửa đổi tiêu chuẩn tương thích với các loại kẹp phổ biến và ốc vít bằng thép không gỉ hiện có trên thị trường; đối với các cấu hình đặc biệt, chúng tôi cung cấp các kẹp và đầu nối phù hợp để đảm bảo khả năng tương thích trong quá trình lắp đặt tại chỗ.
