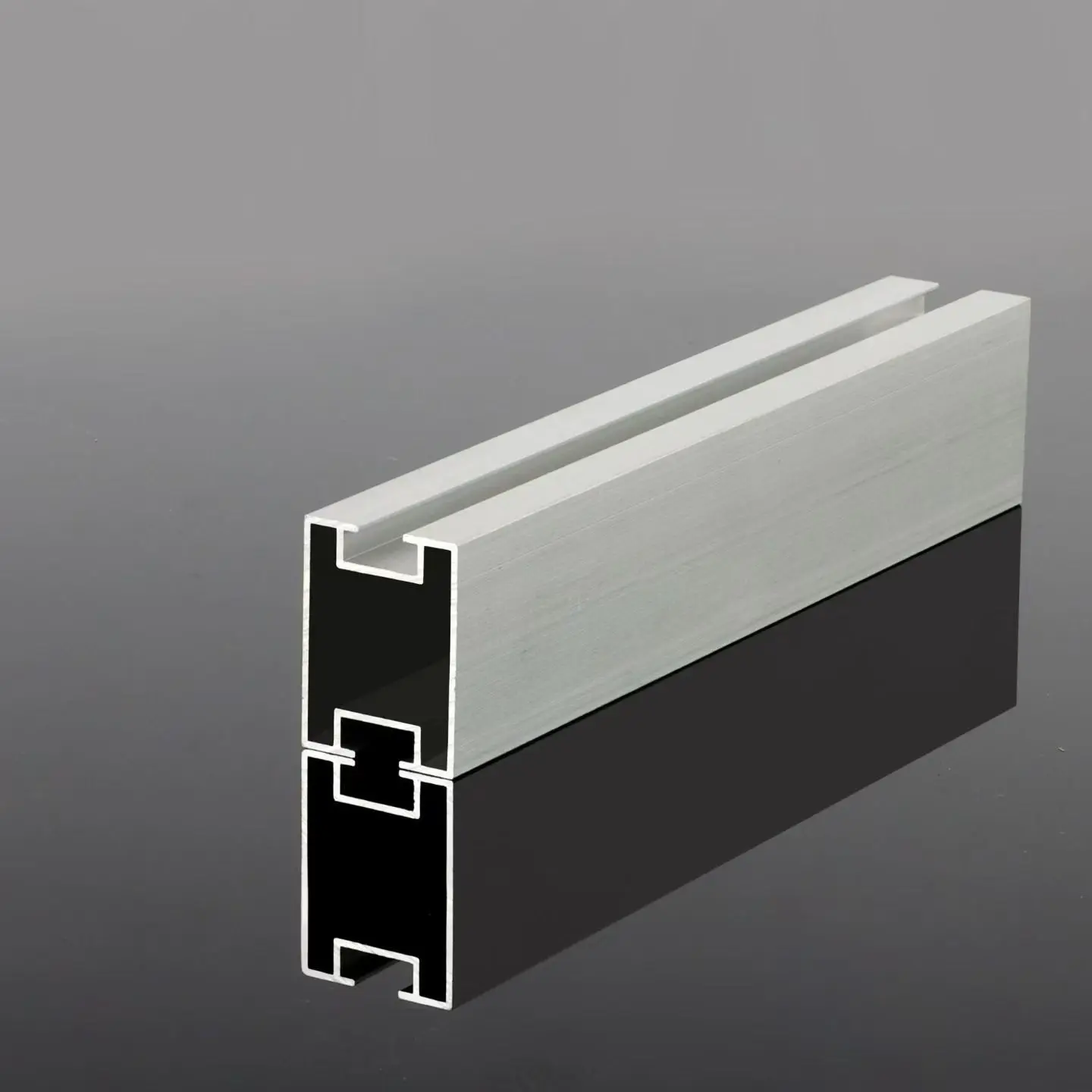

Ray dẫn hướng không có gân là loại ray lắp bằng thép định hình nguội có mặt cắt ngang không có gân cứng. Trong các thanh ray PV được gia cố tiêu chuẩn, các gân liên tục chạy dọc theo biên dạng—được hình thành thông qua các giai đoạn đột và uốn bổ sung trên dây tạo hình cuộn—cung cấp độ cứng uốn cần thiết. Đường ray không được gia cố sẽ loại bỏ các quá trình này, dẫn đến cấu hình kênh đơn giản; trong khi điều này làm giảm độ cứng uốn, thiết kế này phù hợp cho các dự án có tải trọng gió và tuyết vừa phải cũng như các nhịp đã được kiểm chứng về mặt kết cấu.
Bằng cách loại bỏ sự hình thành gân, lượng thép tiêu thụ trên mỗi mét đường ray thành phẩm sẽ ít hơn. Đối với các dự án mà hệ thống lắp đặt được định giá theo tấn và mái nhà có khả năng chịu tải dự phòng, điều này giúp tiết kiệm chi phí trực tiếp cho kết cấu tổng thể.
Việc đột dập sườn và các giai đoạn uốn thứ cấp tiếp theo được loại bỏ. Với ít lượt tạo hình hơn, chu kỳ sản xuất nhanh hơn và dễ dự đoán hơn, giúp đáp ứng thời hạn giao hàng cho các lô nhỏ và đơn đặt hàng lặp lại dễ dàng hơn.
Trọng lượng bản thân giảm giúp giảm tĩnh tải do xà gồ và tấm mái chịu. Đối với mái thép mạ màu có khả năng chịu tải dự phòng hạn chế, yếu tố này có thể là yếu tố quyết định tính khả thi của thiết kế hệ thống lắp đặt.
Cấu hình kênh đơn giản của ray dẫn hướng không có gân chứa các kẹp giữa và kẹp cuối tiêu chuẩn của PV; người dùng không bị bó buộc vào các phụ kiện độc quyền, cho phép tìm nguồn cung ứng cạnh tranh.
Dải thép mạ kẽm nhúng nóng đảm bảo toàn bộ mặt cắt ngang—kể cả các đầu cắt và lỗ khoan tại chỗ—được bao phủ bởi một lớp kẽm đồng nhất, liên kết tốt. Nguồn cung cấp tiêu chuẩn bao gồm bảo hành chống ăn mòn 15 năm; đối với môi trường khí quyển khắc nghiệt hơn, dải thép Kẽm-Nhôm-Magiê (Zn-Al-Mg) được bảo hành 25 năm.
Cấu hình nhẹ giúp công nhân vận chuyển, cắt theo chiều dài và khoan đúng vị trí dễ dàng hơn, rút ngắn thời gian lắp đặt tấm lợp một cách hiệu quả cho các dự án phân tán.
| Mục | Đặc điểm kỹ thuật |
| Sản phẩm | Ray dẫn hướng không có sườn — ray lắp PV bằng thép định hình nguội |
| Phần | Rãnh trơn (tiết diện chữ U), không có gân cứng |
| Vật liệu | Dải thép mạ kẽm nhúng nóng |
| hình thành | Dạng cuộn nguội, không có gân, cắt theo chiều dài |
| Xử lý bề mặt | Mạ kẽm nhúng nóng]; Dải Zn-Al-Mg có sẵn theo yêu cầu |
| Bảo hành chống ăn mòn | 15 năm (mạ kẽm nhúng nóng) / 25 năm (Zn-Al-Mg) |
| Kích thước phần | cung cấp cho chúng tôi trường hợp nhịp và tải của bạn và chúng tôi sẽ đề xuất một phần |
| Độ dài tiêu chuẩn | Cắt theo chiều dài để đóng gói và vận chuyển |
| Khả năng tương thích của phụ kiện | Kẹp giữa và kẹp cuối PV tiêu chuẩn |
| Gia công giai đoạn hai | Cắt theo chiều dài và khoan ngay trong bản vẽ của bạn |
| MOQ | thùng chứa 1×20GP; đơn đặt hàng thử nghiệm nhỏ hơn có thể thương lượng |
| thời gian dẫn | 7–15 ngày làm việc sau khi nhận được tiền đặt cọc |
| Điều kiện thương mại | FOB Cảng mới Thiên Tân / CFR / CIF |
| Sự chi trả | Đặt cọc 30% T/T, số dư so với bản sao B/L |
Mái nhà sử dụng tấm kim loại dạng đứng hoặc hình thang thường có khả năng chịu lực hạn chế; trọng lượng bản thân thấp hơn của các ray dẫn hướng không có gân này trực tiếp làm giảm tải trọng lên mái nhà. Kết hợp với kẹp mái bằng kim loại, quá trình lắp đặt diễn ra nhanh chóng và chi phí hệ thống giá đỡ thấp, khiến hệ thống này trở thành lựa chọn tiêu chuẩn cho các dự án C&I trên mái nhà có chi phí nhạy cảm.
Đối với các dự án mái bê tông dằn có công suất lắp đặt từ nhỏ đến trung bình và tải trọng gió/tuyết vừa phải, chức năng của đường ray chỉ đơn giản là chuyển tải giữa các điểm hỗ trợ—một mặt cắt kênh đơn giản (không gia cố) là hoàn toàn phù hợp.
Phù hợp với các dự án có công suất dưới 10 MW ở vùng đồng bằng có tải trọng gió và tuyết thấp; trong các dự án "ngang bằng lưới" này, hiệu quả chi phí của hệ thống giá đỡ (tính theo trọng tải) sẽ thúc đẩy thiết kế.
Mái nhà nông thôn và nhà xưởng nhỏ; với ít mô-đun hơn và nhịp ngắn hơn, cấu hình không được gia cố mang lại tỷ lệ hiệu suất chi phí tốt nhất.
Thích hợp cho các carport đơn giản với tải trọng thấp. Đường ray dẫn hướng không có gân không phù hợp với mái nhà để xe có nhịp dài và tải trọng nặng—các kết cấu như vậy đòi hỏi các biên dạng được gia cố, sâu hơn nên chúng tôi sẽ đề xuất một thiết kế thay thế.
Đường ray phải được san bằng và giữ trên một đường thẳng. Nếu một hàng bị lệch, các mô-đun sẽ kế thừa lỗi này, tạo ra ứng suất tập trung bên trong cụm mà cuối cùng biểu hiện dưới dạng biến dạng lâu dài.
Mô-men xoắn quá mức có thể đè bẹp và làm biến dạng các thanh ray có thành mỏng, trong khi mô-men xoắn không đủ sẽ dẫn đến sự lỏng dần trong quá trình luân chuyển nhiệt. Việc thắt chặt các giá trị do dự án chỉ định sẽ ngăn chặn cả hai vấn đề.
Đường ray mở rộng và co lại khi nhiệt độ thay đổi; để lại những khoảng trống ở các mối nối giúp các thanh không bị vênh hoặc biến dạng do biến động theo mùa.
Sự tiếp xúc trực tiếp giữa ray mạ kẽm và tấm thép mạ có thể gây ăn mòn điện hóa; một miếng đệm cách ly sẽ phá vỡ cặp điện này.
Trộn kim loại tại các khớp tạo ra một cặp điện trong đó thành phần có diện tích bề mặt nhỏ hơn sẽ bị ăn mòn trước tiên. Vật liệu dây buộc phải tương thích với lớp phủ của đường ray.
Phần giữa của ray dẫn hướng không có gân có độ cứng kết cấu thấp nhất. Nếu không thể tránh khỏi việc dẫm lên lan can trong khi làm việc, hãy bước thẳng lên trên điểm đỡ. Đối với những dự án cần lên mái thường xuyên để bảo trì, vui lòng thông báo trước cho chúng tôi để chúng tôi có thể đề xuất phần hồ sơ sâu hơn.
Đáp: Đánh giá điều kiện địa điểm trước, thay vì chỉ đánh giá danh mục. Ray dẫn hướng không có gân phù hợp cho mái thép màu công nghiệp/thương mại, mái phẳng có chấn lưu nhỏ, mái nhà ở và nhà máy gắn trên mặt đất (lên đến ~10MW) ở những khu vực có tải trọng gió và tuyết vừa phải. Nếu dự án nằm trong vùng có nhiều tuyết hoặc dễ bị bão, hoặc có các nhịp dài, không được chống đỡ, thì lựa chọn đúng đắn là đường ray được gia cố hoặc đường ray dày hơn.
Trả lời: Có, chúng tôi hỗ trợ cắt và đục lỗ tùy chỉnh, và các đường ray có thể được mua riêng mà không cần hệ thống lắp PV đầy đủ. Các thông số kỹ thuật tiêu chuẩn được lưu giữ trong kho, trong khi các thông số kỹ thuật không chuẩn được sản xuất theo thông số bản vẽ dự án.
Trả lời: Đường ray mạ kẽm nhúng nóng được bảo hành chống ăn mòn 15 năm; tùy chọn Kẽm-Nhôm-Magiê (Zn-Al-Mg) bảo hành 25 năm và được khuyên dùng cho các khu vực ven biển hoặc các môi trường khí quyển khắc nghiệt khác. Cả hai tùy chọn bảo hành đều bao gồm hiệu suất của lớp phủ trong điều kiện vận hành PV ngoài trời bình thường.
Đáp: Có, và chúng tôi thực sự khuyên bạn nên thực hiện những tính toán này cho các biên dạng không được gia cố. Vui lòng cung cấp cho chúng tôi bố cục mô-đun, tải trọng gió và tuyết thiết kế cũng như khoảng cách đường ray theo kế hoạch của bạn; nhóm kỹ thuật của chúng tôi sẽ xác minh nhịp và biên dạng phù hợp—và nếu đường ray không được gia cố không phù hợp với địa điểm, chúng tôi sẽ thông báo trực tiếp cho bạn.
Đáp: Bốn điểm rất quan trọng: san bằng và căn chỉnh từng hàng ray trước khi cố định chúng; siết chặt các kẹp theo mô-men xoắn do dự án chỉ định thay vì dựa vào cảm giác; để lại các khe hở mở rộng tại các điểm kết nối; và tuyệt đối tránh dẫm lên tâm ray không được gia cố vì vùng giữa nhịp có độ cứng thấp nhất. Hướng dẫn cài đặt và xử lý được bao gồm trong mỗi đơn đặt hàng và đội ngũ kỹ thuật của chúng tôi sẵn sàng trả lời các câu hỏi trong suốt quá trình cài đặt.
